Paso 2: Diseño de la Base
Simple-versións

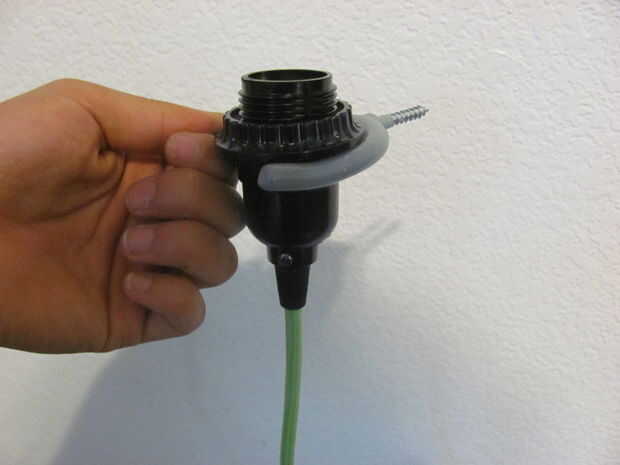

Una forma simple de prototipo de una base es utilizar una bicicleta de suspensión de Home Depot - las cuestiones que se perfore un agujero en la pared y no funciona con algunos matices.
Otra era es 3D imprimir la parte. Debe utilizar PLA para imprimir si posible ya que es biodegradable. Techshop tiene impresoras 3D disponibles, o usted puede ir en línea a Shapeways.
Los archivos de CAD utilizados para la parte son código abierto y se puede a continuación, aunque se sugiere que modificarlos o crear otros nuevos para adaptarse a sus necesidades específicas.
http://grabcad.com/library/Everlight
Masa producida versión (Moldeo por inyección)

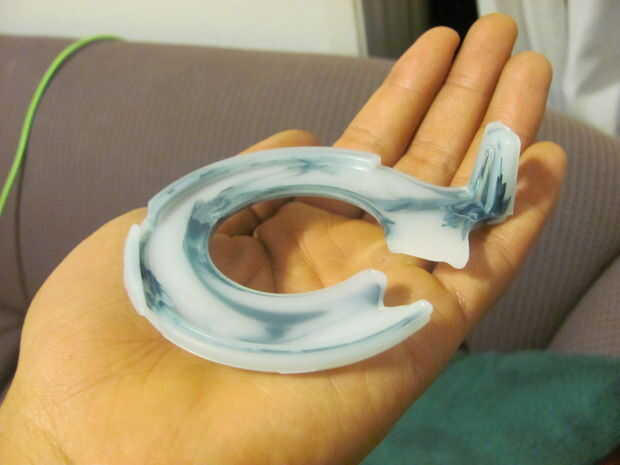

La belleza de la fabricación de la parte es que usted es libre de elegir el plástico reciclado

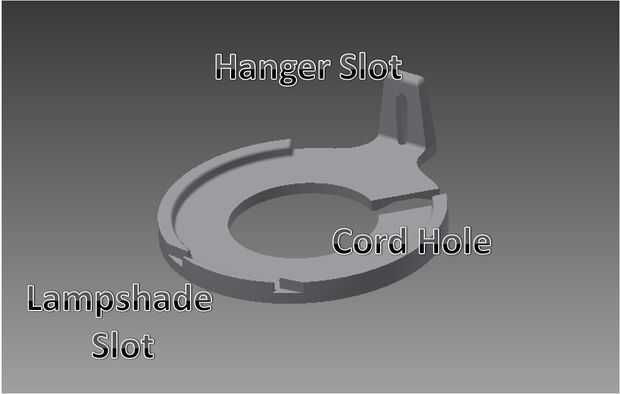

Mientras que la parte es bastante simple, hay 3 principales dimensiones que usted necesita centrarse. El agujero central para fijar una cuerda debe ser ligeramente más grande que el diámetro de cable locales. La suspensión debe ser lo suficientemente alta para equilibrar la parte y tienen un agujero que encaja los clavos o tornillos. Por último, el la ranura delantera debe dimensionarse adecuadamente para fijar pantallas.
Mantengan en mente cuestiones derivadas de grosor de parte de su elección - si es demasiado fina la parte deformirá bajo condiciones de uso, pero si es demasiado grueso, tendrá que lidiar con problemas de deformación. También, considerar la longitud y espesor de fresas para usar en componentes como la ranura de la pantalla. Usé un 1/8" largo de 1/16" diámetro fresa para cortar estas piezas en el molde, que influyó en mis opciones. Recibí algunos consejos de estas fuentes, junto con el personal de Techshop.
http://epsilonindustries.com/resources/Design-Guidelines-for-Injection-Molding/
http://www.protomold.com/Design_Tips/UnitedStates/2005/2005-12_designtips/default.htm
http://www.makepartsfast.com/2012/03/3272/Design-Tips-for-Injection-Molding/
Sugiero hacer el diseño en Autodesk Inventor en Techshop, como su diseño de moldes conveniente y InventorCAMM software le ayudará a fabricar la parte fácil, aunque Solidworks también conseguirá el trabajo hecho.
