Evita el obstáculo mediante sensor de infrarrojos (2 / 6 paso)

Paso 2: Realizar las conexiones

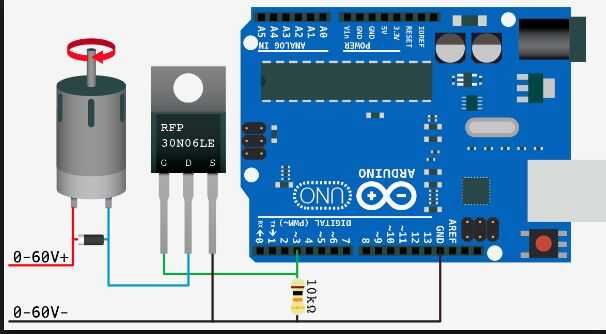

Para los motores conectan a través de lo mosfet a arduino como se muestra en la imagen

Para los sensores IR
Conectarse el vcc de 5v de arduino a través de la placa y conectar la clavija de datos en el pin de salida de su elección en el arduino y a tierra
Si tienes dudas sobre que pin en el sensor es lo que mantenga el sensor hacia usted que los pasadores están en su derecho de
La parte inferior más pin es vcc el pin central es el pin de datos y el y el pin más superior es el conector de tierra
