Evitar Robot Arduino (2 / 3 paso)

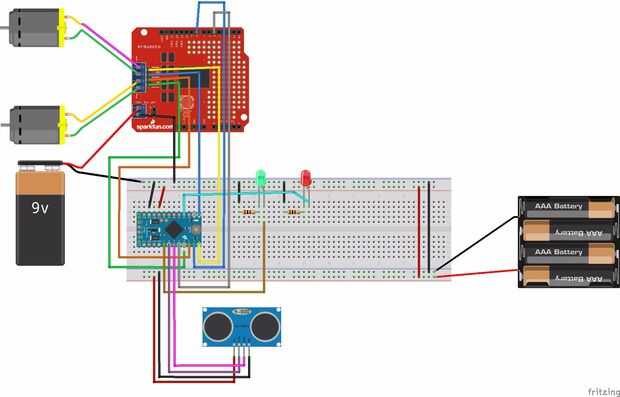

Paso 2: Instalación de componentes electrónicos y cables

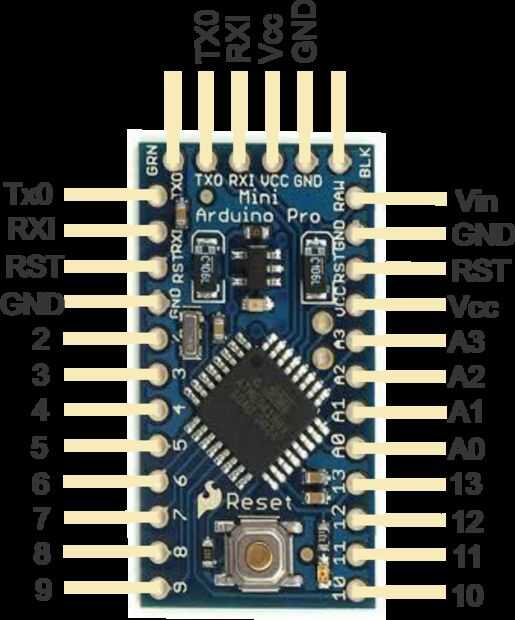

Pines de Arduino Mini Pro no.

2 - verde

3 - pin gatillo

4 - pin eco

5 - ENA

6 - IN1

7 - IN2

8 - ENB

9 - IN3

10 - IN4

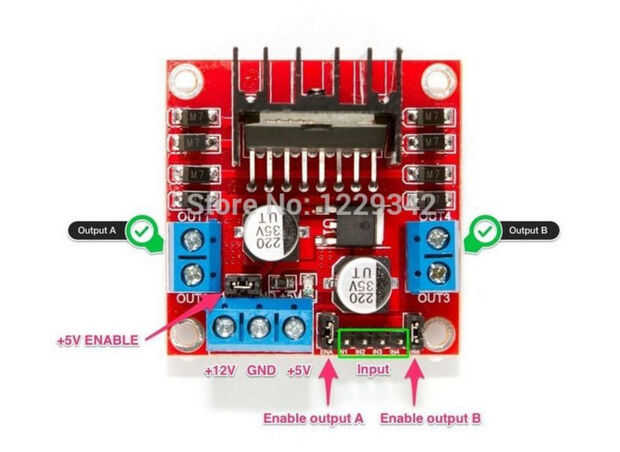

Módulo de impulsión del motor L298N

OutputA - volante motor

OutputB - motor de conducción

+ 12V - polo positivo de la batería

GND - conectar el polo negativo de la batería y el Mini controlador GND pin junto.

+ 5V - Mini pin de Vcc de controlador

* No utilice calibre demasiado pequeño, sin embargo controlador pin voluntad siempre un estatus alto.

* Necesidad de habilidad y limpieza extra para evitar de tocary eléctrico pequeño de soldadura puntos.

* Verificación de corto circuito antes de conectar la fuente de alimentación batería es necesaria.
