Evolución de un doblador de ring / anillo de rodillos de la máquina (1 / 3 paso)

Paso 1: Preparar el vicio

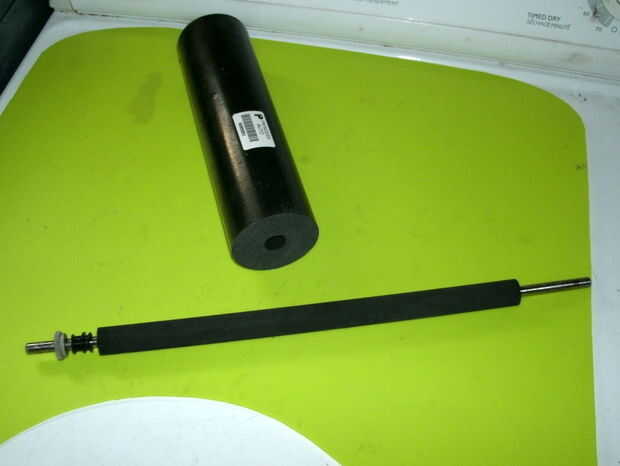

Solo estoy pensando en doble aluminio y alambre de acero galvanizado por lo que no necesito un gato hidráulico y sé que se pueden tener vicios de taladro para cerca de $20. Decidí ir a conseguir una y busque un rodillo de algún tipo al mismo tiempo. Terminé usando un rodillo de caucho marinos. Supongo que se utilizan para las cuerdas. Es goma dura cerca de 12 de largo y 2 pulgadas de diámetro con un 3/4 de agujero en el centro. Pensé que era perfecto para poner un rodillo de una impresora láser en el centro.

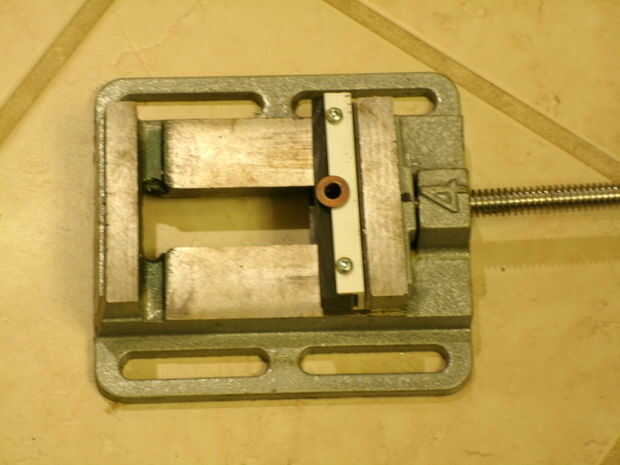

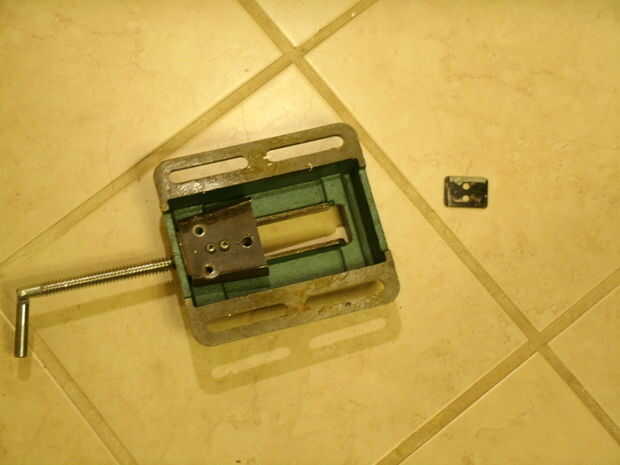

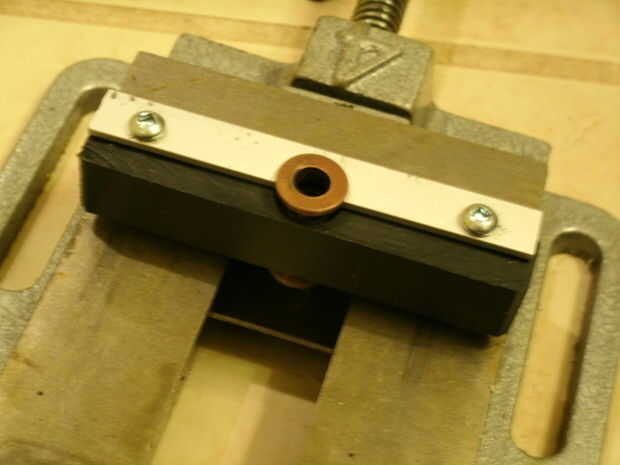

La prensa de taladro viene con un insignificante pedazo de acero sujetando la mandíbula flotante. En mi caso necesito un soporte inferior para mi rodillo por lo que tenía que actualizarlo. Encontré un viejo pedazo de fijación de un marco de la cama que me había salvado. Era sólida y encajar el proyecto de ley muy bien.  Además de los rodillos también tenía algunos bronce bujes y cojinetes de plástico. Usé un pedazo corto de pista de aluminio y plástico UHMW un poco a los bujes de la casa. Al final perforó hacia abajo a través de mi nueva placa de sujeción. Esto le llevará todo el empuje hacia adelante cuando yo apriete el rodillo en la pieza de trabajo. Esencialmente esto empuja la parte superior del cojinete contra la mordaza flotante.

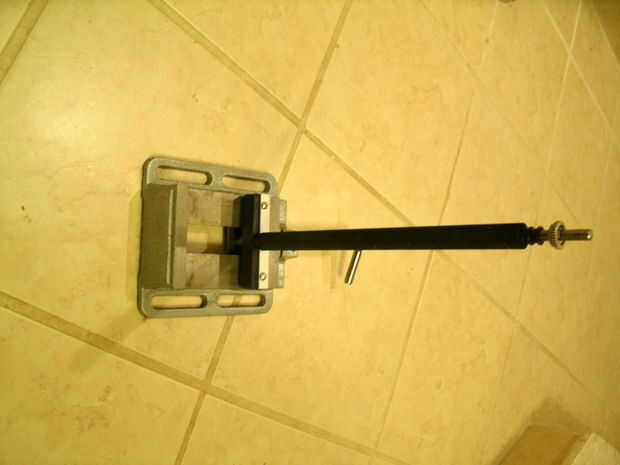

Si usted no tiene le sugiero que utilice un hierro de ángulo en la mandíbula como la imagen original y luego profundizar a través de ambos para apoyar su rodillo. Un tornillo de banco y una broca de paso que esta operación mucho más fácil. Una prensa del taladro es la mejor pero un vicio es esencial al perforar metal. Nunca intente perforar metal sin uno.
