Paso 2: Cierta electrónica de soldadura no

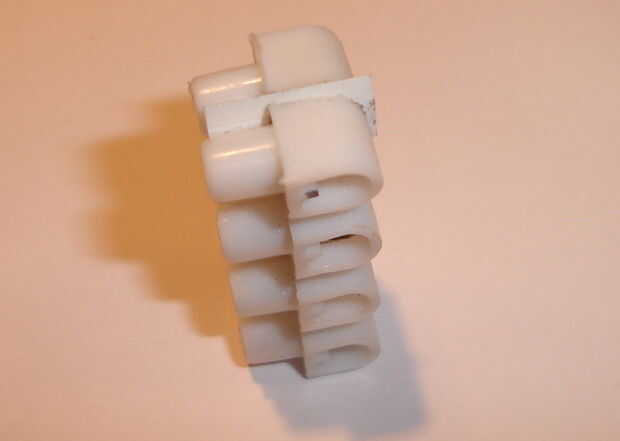

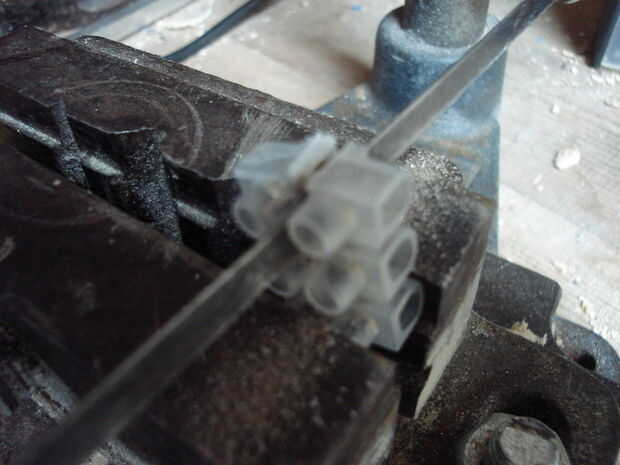

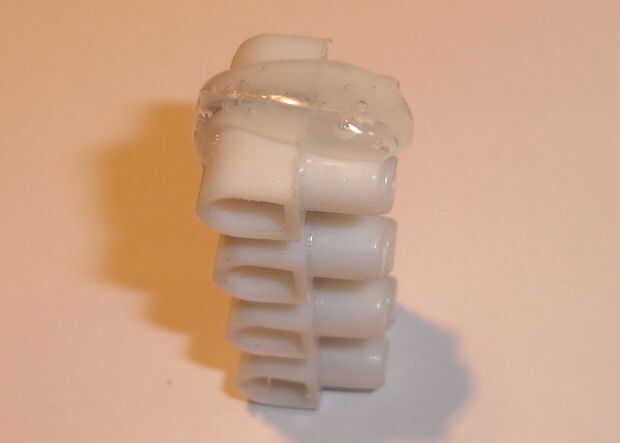

Vio por en medio de una de las conexiones del bloque de conexión (un tornillo de banco es útil). Limpie el polvo aserrado soplando en el pegamento corte ant en el pequeño pedazo de plástico con pegamento (hot melt).

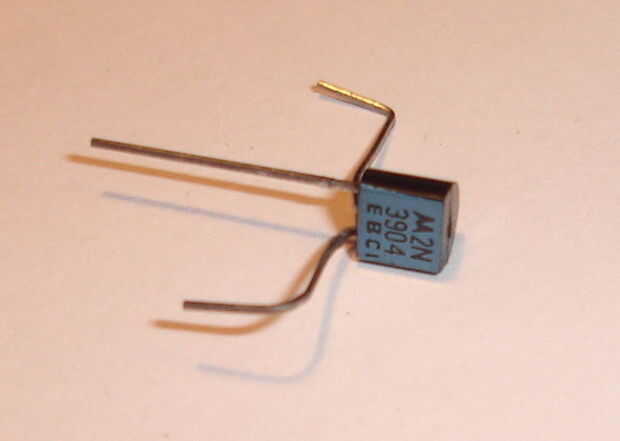

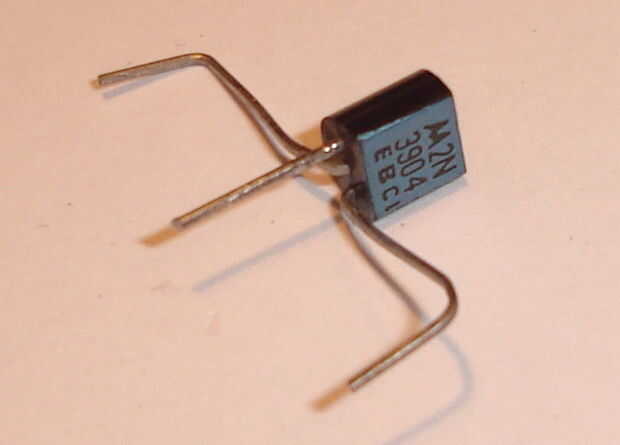

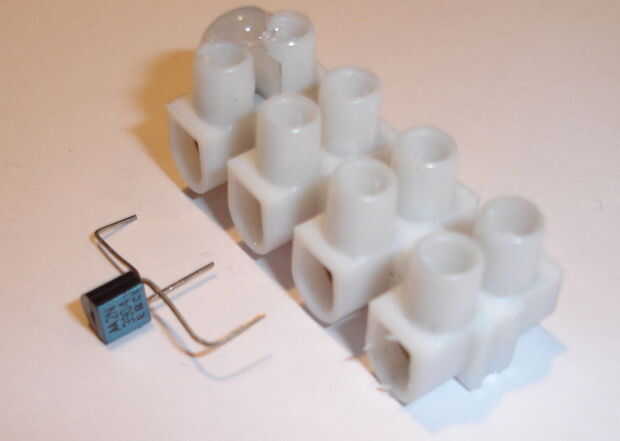

Doblar las patas del transistor como se muestra. Si el transistor no tiene ninguna marca EBC, usted puede resolverla después de la foto, saber que los conductores todavía deben ser en el mismo orden si es del mismo tipo (en otros casos consultar la hoja de datos). Doblar hacia atrás la B(ase) y C(ollector) remite. Teniendo en cuenta las dimensiones de la conexión de bloque, doblar el extremo de estos dos patas abajo otra vez. Corte el E(mitter) ligeramente más largo que el doblado hacia abajo los extremos de las patas del otro.

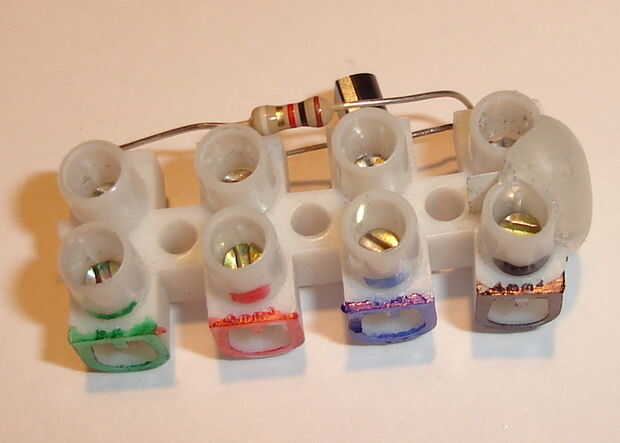

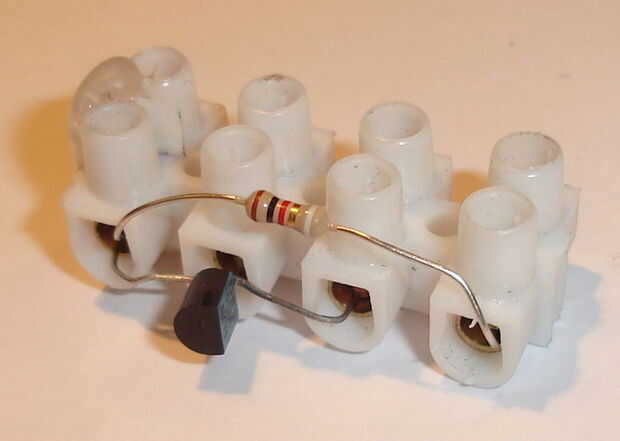

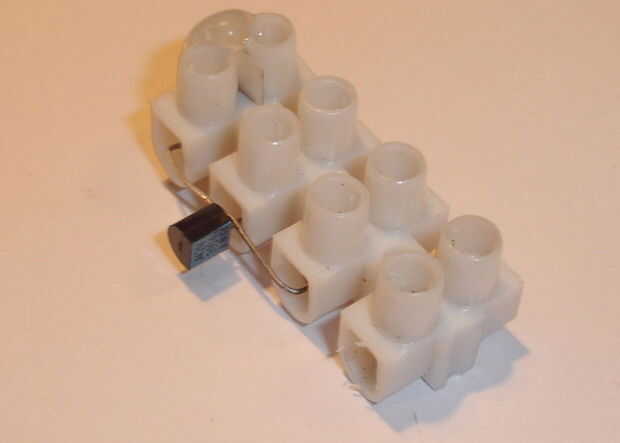

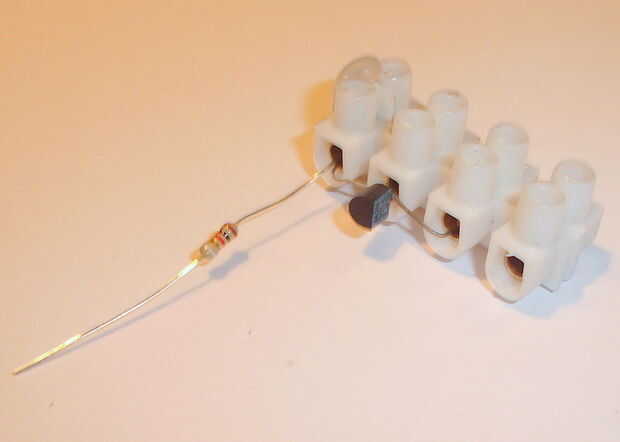

Deslice las patas del transistor en el bloque de conexión, asegurándose de que el B(ase) está en la conexión corta a través. Atornille firmemente el C(ollector) y E(mitter), asegurándose que las patas del transistor toman. Poner en un cable de la resistencia con la pata de B(ase) del transistor y el tornillo firmemente. Curva bien lejos la resistencia del transistor de la piernas y hacia el contacto restante, se conecta el resistor's otro cable.
lado).
