EVSE nivel 1 a nivel 2 (2.0) (echa un vistazo a la 3.0) (2 / 10 paso)

Paso 2: Etiquetado de los cables

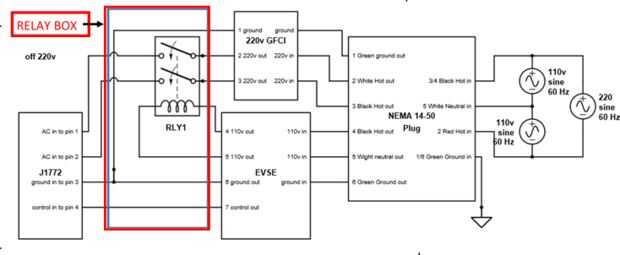

yo he numerado las líneas que salen de la NEMA 14-50 enchufe. #1 y #6 gancho a tierra en el enchufe, de tierra GFCI, lo EVSE y el J1772. #2 se engancha a un lado de la línea de 220V en el enchufe y a un lado del GFCI que luego alimenta al relé y luego a la clavija 1 en el J1772. #3 y #4 están enganchados al otro lado de la línea de 220V (Nota Cuando un lado de un 220V está conectado a una línea neutral es una línea de 110V) en el enchufe con el #3 va para el disyuntor y luego a pin 2 de la J1772 wile #4 van a poder lo EVSE y luego a la bobina del relé.   #5 está conectado a los terminales neutro (neutro y tierranolo mismo) en el enchufe y va a poder el EVSE ejecutar el relé. #7 es la señal de control de lo EVSE y va al pin 4 en el J1772.
