EVSE nivel 1 a nivel 2 (2.0) (echa un vistazo a la 3.0) (3 / 10 paso)

Paso 3: A partir de la toma

Conectar un GFIC 220v NEMA 14-50 (NEMA 14-50 porque es el enchufe de 220v que campings y un enchufe doméstico estándar, pero cualquier 110/220v 4 clavijas nominal a 15 amperios o más enchufe funcionará) y conectarse las vísperas de la NEMA 14-50 así.  Se verá bajo con cable pero recuerde que solo están tirando 12 amperios.

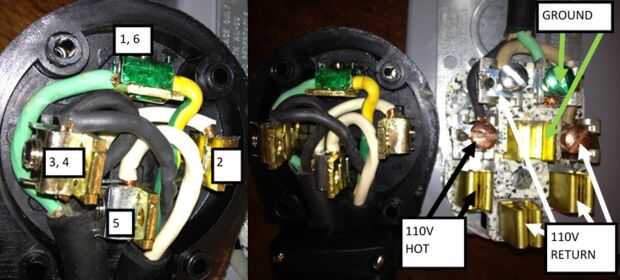

He numerado las líneas que salen de la NEMA 14-50 enchufe. #1 y #6 gancho a tierra en el enchufe, de tierra GFCI, lo EVSE y el J1772. #2 se engancha a un lado de la línea de 220V en el enchufe y a un lado de la GFC que luego alimenta al relé y luego a la clavija 1 en el J1772. #3 y #4 están enganchados al otro lado de la línea de 220V (Nota Cuando un lado de un 220V está conectado a una línea neutral es una línea de 110V) en el enchufe con el #3 va para el disyuntor y luego a pin 2 de la J1772 alambre #4 van a poder lo EVSE y luego a la bobina del relé.   #5 está conectado al neutro (neutro y tierra es no lo mismo) en el enchufe y va a lo EVSE para ejecutar el relé de potencia. #7 es la señal de control de lo EVSE y va al pin 4 en el J1772.

La foto de la derecha muestra cómo conectar un receptáculo NEMA 14-50 para convertir un enchufe de 110V por lo que puede alimentar la unidad. Tenga en cuenta que el retorno está conectado a dos terminales. El otro extremo sólo ganchos a un enchufe de 110V estándar (no usa este cable para cualquier dispositivo).
