Paso 8: El cableado en el relé

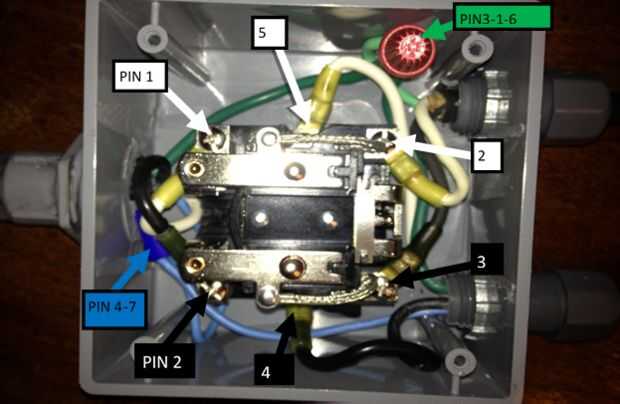

Conecte negro (pin 2) y blanco (pin 1) desde J1772 a un conector de presión (un trinquete herramienta que prensa hacen plegadores que se sentirá orgulloso de conseguir) y luego conecte los plegadores a los conectores de tornillo en uno de los relés.
Conectar (#3) cables negros y blancos (#2) de 220v fuera el GFCI para prensar conector y luego al otro extremo del enlace.
Todos los cables negros deben ser a un lado del relé y todos los cables blanco deben estar en el otro lado del relé.
Conectar negro (#4) y blanco (#5) cables de 110v de EVSE doble conector y luego los tornillos mediados del relé, la parte de la bobina del relé. Todos los cables negros deben ser a un lado del relé y todos los cables blanco deben estar en el otro lado del relé.
Puede pegar o perno (si los pernos de tirar la caja y luego los pernos deben ser plástico o conectado a tierra) el relé en su lugar.
