Paso 2: Opción 2: obtener sonido nivel con MaxMsp

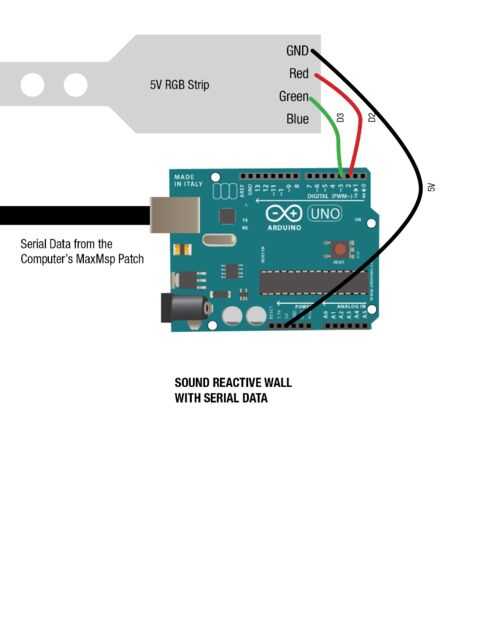

Recibí mi tira de LED 5V de aquí. Lo aparte con un cuchillo y la soldadura de los cables.
- Alambre negro - VCC
- Cable rojo - GND-Digital 2
- Azul - GND del alambre-3 Digital
- Cable verde - GND --4 Digital (opcional)
Para la versión de avance más, asignar el sonido MaxMsp y aplicar el filtro de paso bajo y filtro de paso alto para obtener diferentes colores, luego enviar la señal via puerto serie mediante cable FTDI para Arduino o cualquier tablero de Atmega. El microcontrolador Arduino lee el número y el mapa del valor para el número. Si está usando la arduino UNO o LEO, entonces no necesitas el cable FTDI, ya pueden hablar en Serial de Hardware.
Puede descargar el parche de MasMsp, el código de Arduino y el patrón para la pared abajo. Lo sentimos, no incluyo el paquete Max, es demasiado grande.
