Paso 3: Diseño de circuitos de potencia
Mirando a través de las hojas de datos nos dice que vamos a necesitar dos rieles de voltaje. Necesitaremos una 3,3 V para el módulo Bluetooth y un carril V 5.0 para el LCD.

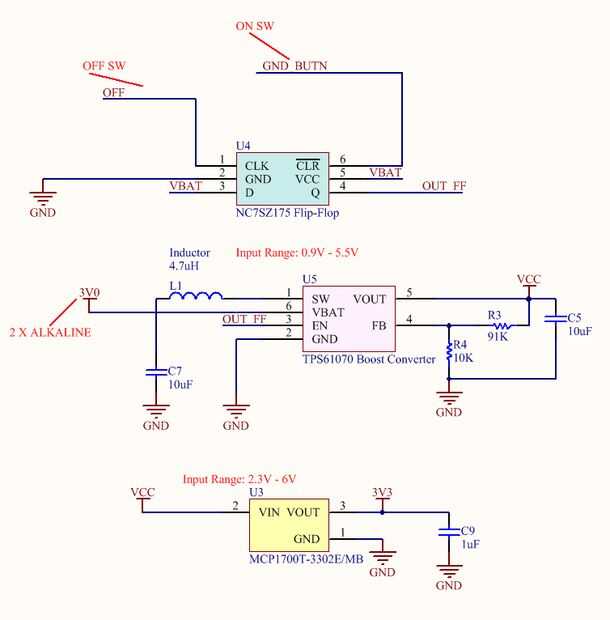

Contamos con una fuente V 3.0 de las dos pilas alcalinas que se encuentran en serie. Para obtener los voltajes necesarios utilizamos un convertidor y un regulador de baja de la deserción escolar (LDO). La tensión de salida del convertidor Boost se basa en la relación de la resistencia de R3 y R4 en el diagrama. El convertidor Boost aumentará la tensión de 3.0 V a 5.0 V con los valores indicados.
Entonces podemos utilizar el carril V 5.0 para crear un carril V 3.3 con la ayuda de un LDO. Sólo asegúrese de que chuck en algunos condensadores SMD tamaño decentes en las entradas y salidas de estos reguladores como son fundamentales para el éxito de las operaciones.
Finalmente, tiramos en un flip-flop para algunos inteligentes de conmutación que vamos a utilizar con el encendido y apagado botones nativos para el caso de la calculadora.
