Paso 5: Diseño de PCB
Para el diseño de PCB usé Altium Designer. La parte más importante y difícil del diseño PCB fue en la medición de las dimensiones físicas de la calculadora. No sólo tiene la Junta que tienen el ancho perfecto y altura para encajar bien en el caso de la calculadora, pero un número de otras dimensiones físicas deben cumplirse. Los agujeros de la pantalla LCD deben tener la posición correcta encima de la PCB para alinear con la ventana en el caso. El PCB necesitarán varios agujeros por donde los tornillos van a través de la parte posterior de la caja al frente del caso. Por último, el PCB necesitará tener almohadillas para los botones que alinean bien.

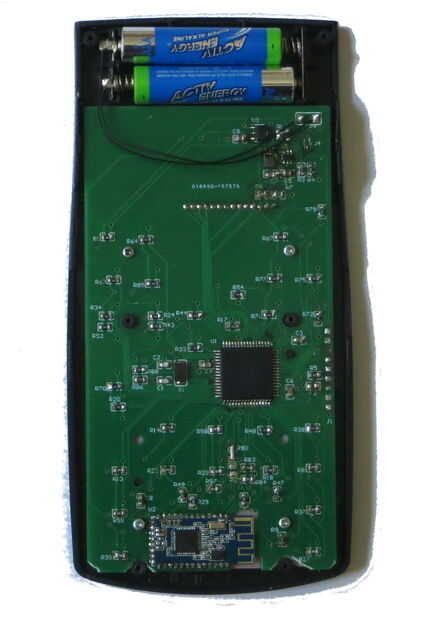

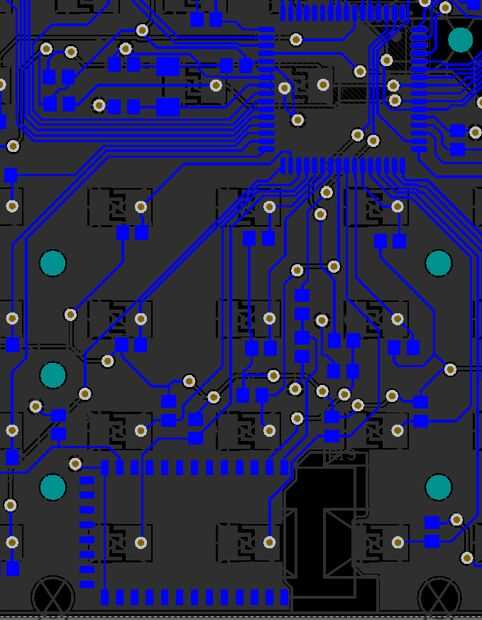

El diseño de teclado para los botones utiliza una forma intercalada estándar para garantizar alta confiabilidad la estera conductora botón es presionada.

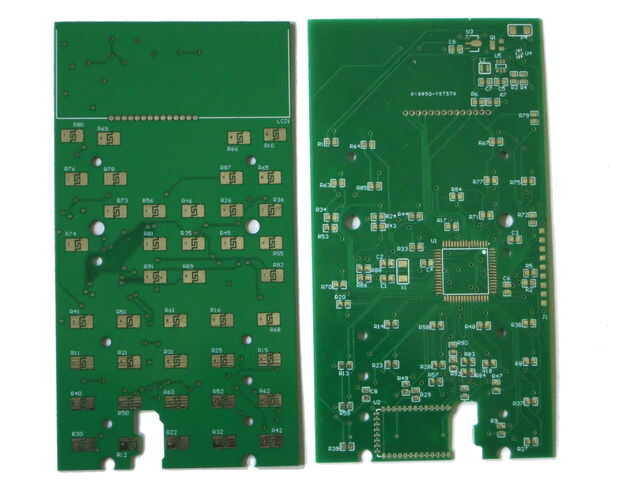

Asegúrese de cortar el cobre hacia fuera de la placa con un "mantenerse fuera" alrededor de la antena del módulo Bluetooth para que no sea compromiso en conectividad de señal. Mi fabricante inesperadamente decidió cortar todo el tablero a donde había marcado, pero por suerte esto no causa ningún problema para mí.
