Excali-weenie, asesino de quemados Hot Dogs, la perdición de los malvaviscos demasiado tostados! (5 / 7 paso)

Paso 5: La transmisión

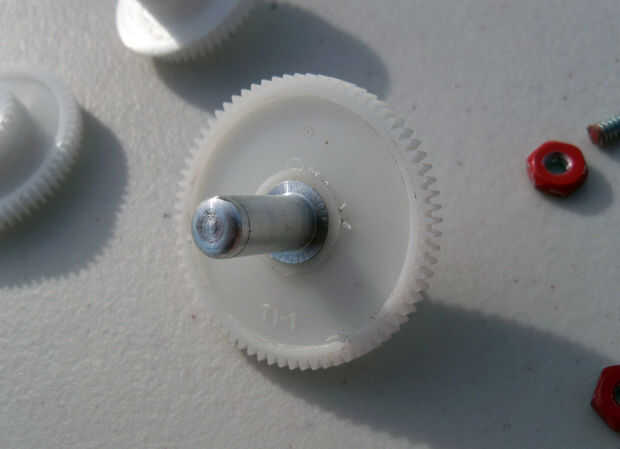

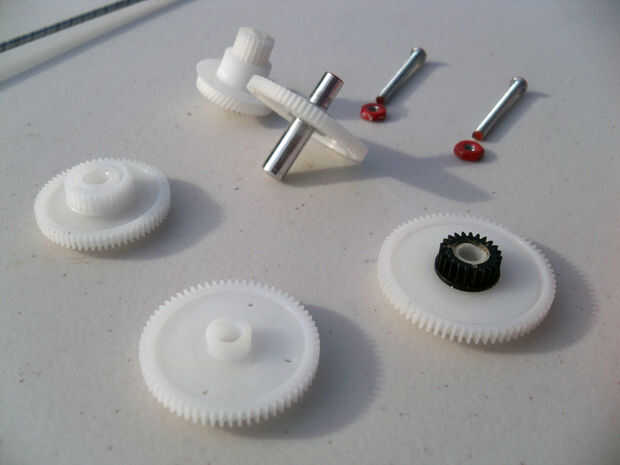

This was the most difficult part of the build.  El caso es el principal culpable de la dificultad.  Ninguno de los engranajes plásticos vino como un conjunto de una impresora, que todas ha pasado a tener los mismo dientes y me den la relación de transmisión aproximada objetivo necesitaba.

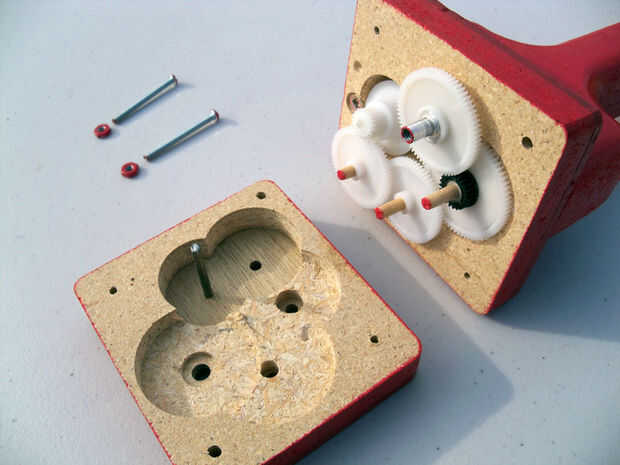

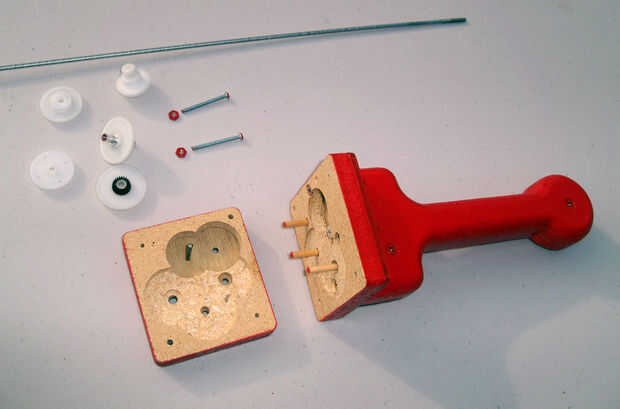

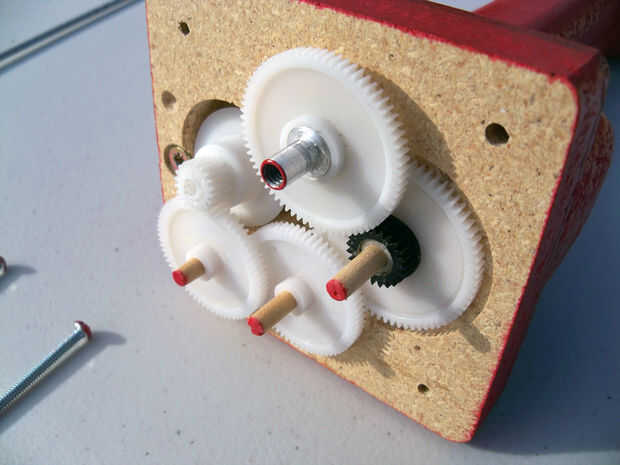

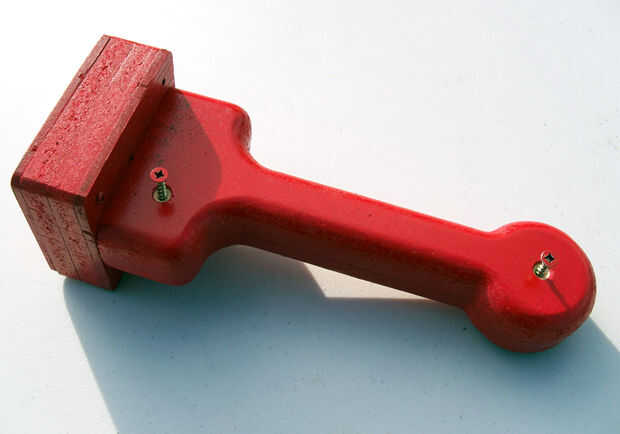

El caso de la transmisión consta de cuatro partes:

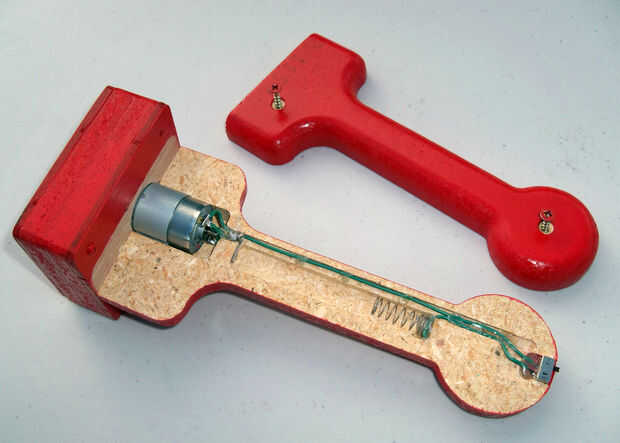

• EMBASE - los soportes del motor, como el mango.  También proporciona el correcto trazado de los ejes de engranaje. Hecho de madera contrachapada de roble de 1/4".

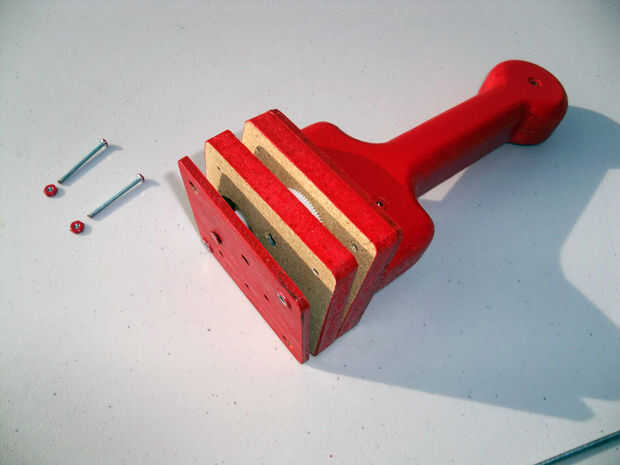

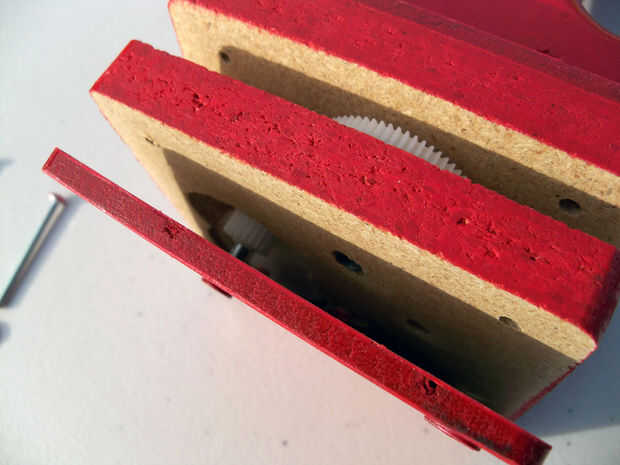

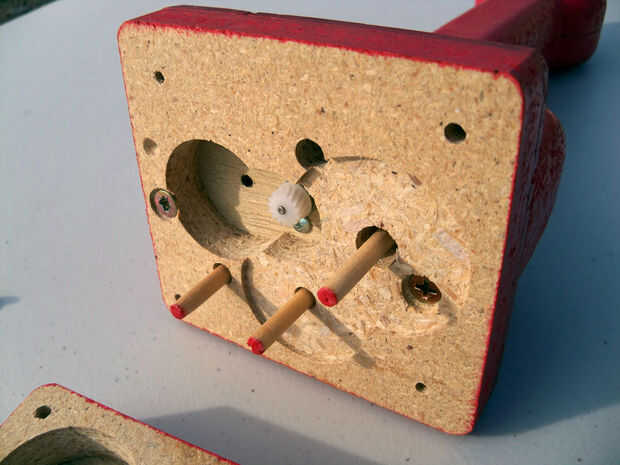

• Dos separadores centro - aportan el correcto espaciado vertical para los engranajes por lo que se pueden colocar como firmemente como sea posible sin interferir uno con el otro. Estos aíslan los engranajes de radiante oír del fuego y mantener el polvo fuera. Hecho de tablero de partícula gruesa de 0.5".

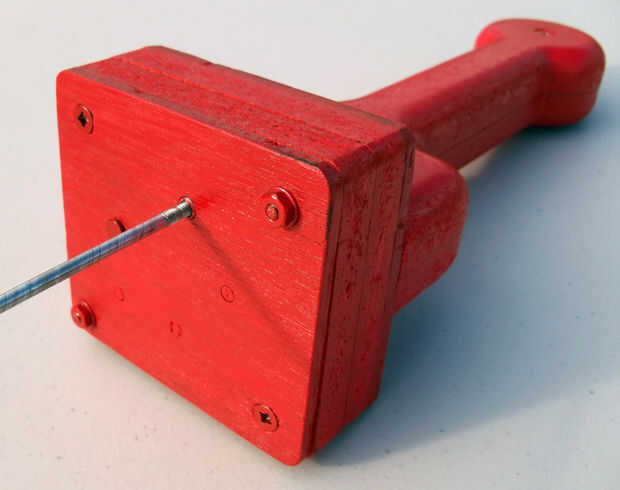

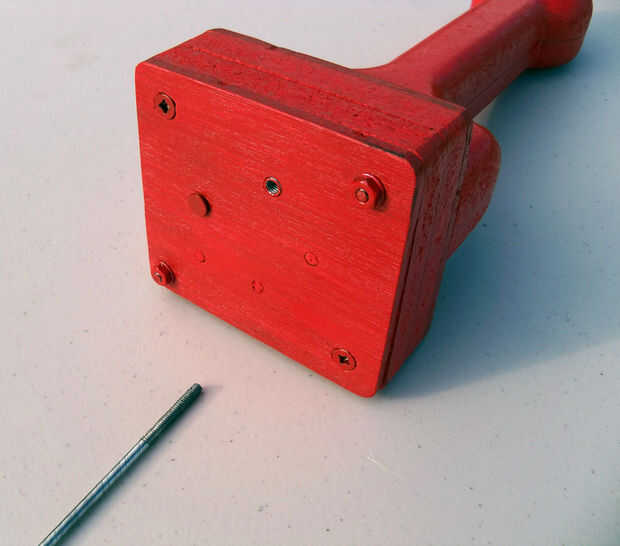

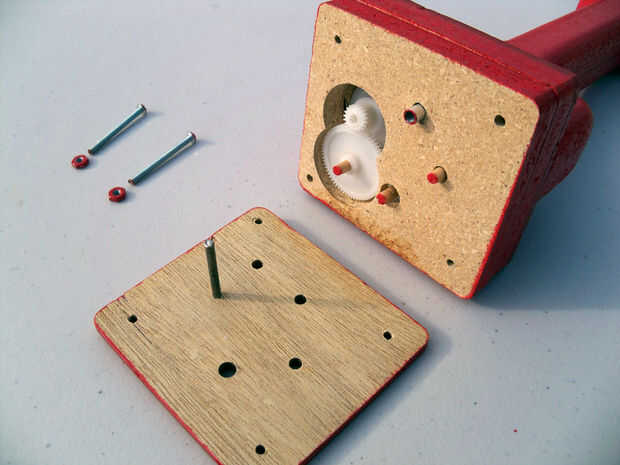

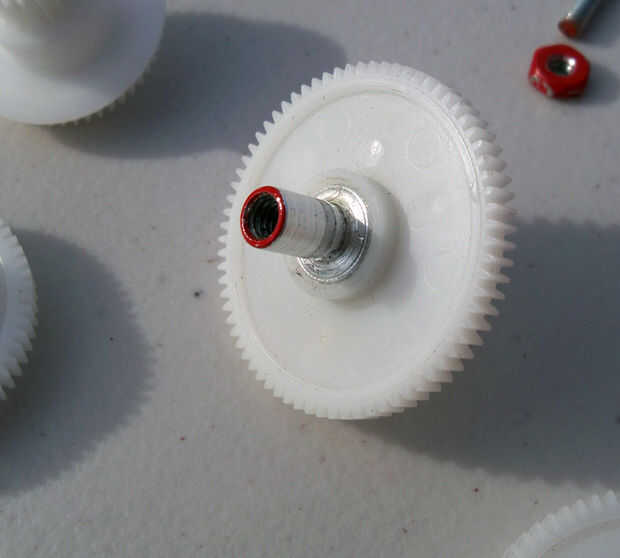

• Placa superior - igual que la placa base, excepto allí es no hay agujeros de montaje del motor y hay un agujero para el eje que conecta el acero se adhieren a la transmisión de la asación. Hecho de madera contrachapada de roble de 1/4".

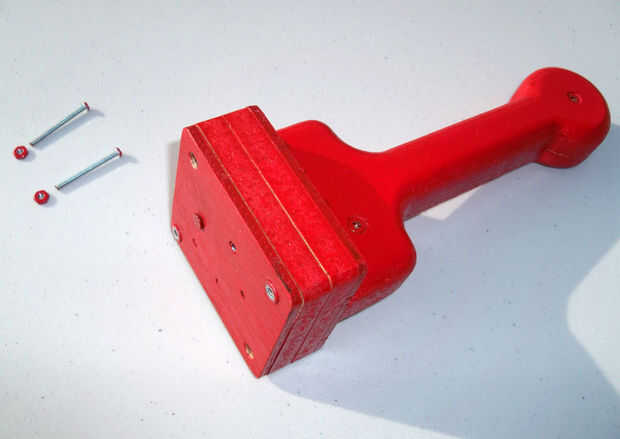

Para diseñar el caso, me sacó mis pinzas y medir los diferentes componentes que se utilizarán en él.  Les había recreado en mi programa de CAD/CAM 2D para mi router CNC y luego puso hacia fuera en los lugares apropiados en el programa.  Después de cortar hacia fuera en el router, reuní los juntos como un sandwich grande.  Utilicé dos 6/32 pernos para mantener las capas juntos y a la mitad del mango de la placa base que todos los componentes de cableado y otros pegados en su lugar.
