Paso 2: Hacer tu tablero de control.
Este es por lejos la parte más difícil de la construcción, va a sentarse un rato así que coge una taza de café y prepárate hacer algunas soldaduras.

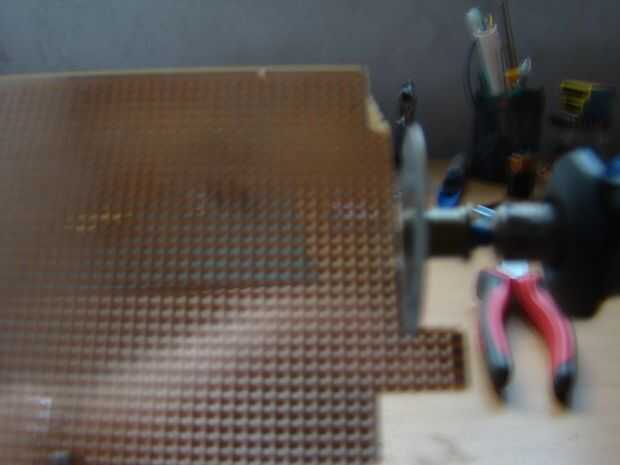

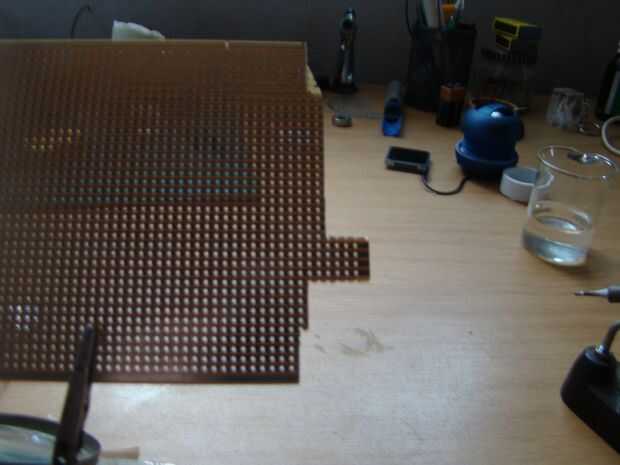

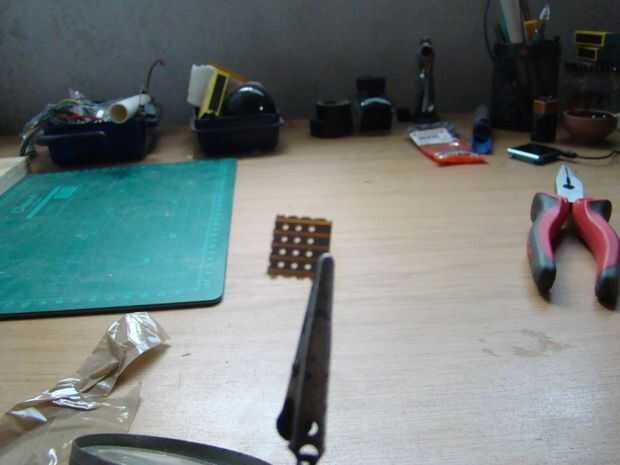

el primer paso es cortarse un pedazo de perf el tamaño relativo que usted necesita. 3 por 4 agujeros más deberían ser suficiente para adaptarse a todos los componentes. Una vez más cómodo con cómo todo encaja se puede utilizar una tabla ligeramente cortada que es 3 por 3.

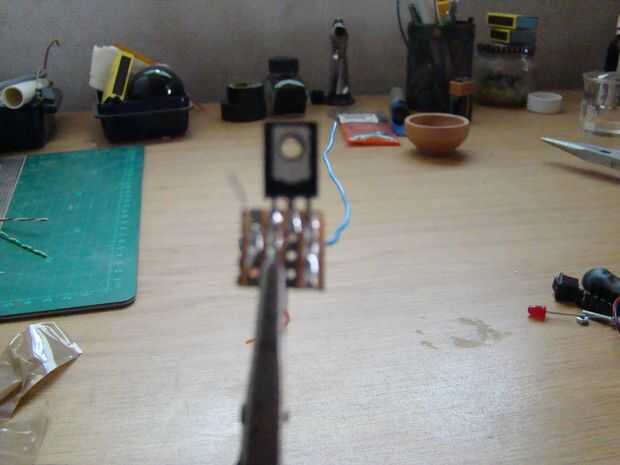

Nota: engañé un poco, el transistor está montada porque había rescatado de otro jabalí que significaba que tenía una buena cantidad de espacio extra por el hecho de que no utilizo 3 de los agujeros de la superficie. poner el canal de transistor los agujeros significa que el espacio funcionará la misma.
el carril con la mayoría de los componentes va el colector que maneja 4 espacios, sin embargo el secundario (si se utiliza un calibrador de small-ish) puede caber adentro con la pierna led o la resistencia.
ADVERTENCIA: antes de comenzar Asegúrese de que usted entiende la orientación de los componentes va a ahorrar un montón de problemas.
-el primero y principal el primario es la bobina tiene una parte superior e inferior, trabajando con un pnp significa que el transistor necesita una tensión más alta en el colector que en la base lo que significa que usted necesita para conducir una corriente positiva hacia la puerta. mezclar para arriba depende de que lado va a provocar en el sistema no funciona. así que recuerde la inducción está siempre en la dirección opuesta, lo que significa eso si el chip está conectada a la parte inferior de su secundaria el extremo positivo de la bobina debe ser en la parte inferior también. (también tenga en cuenta que haciendo la espiral primaria y secundaria en la misma dirección hace mucho más fácil resolver esto)
-la segunda confusión pasa por el LED, su gran problema no sólo desoldar y em ronda de intercambio.
Este ejemplo asume que el lado de plata está mirando hacia fuera y hacer que por defecto posición. El sistema de carril funciona de izquierda a derecha soldadura cada componente como se explica (carril 4 es el carril derecho más lejano tiene).
4 º carril
Aquí no las conexiones del transistor

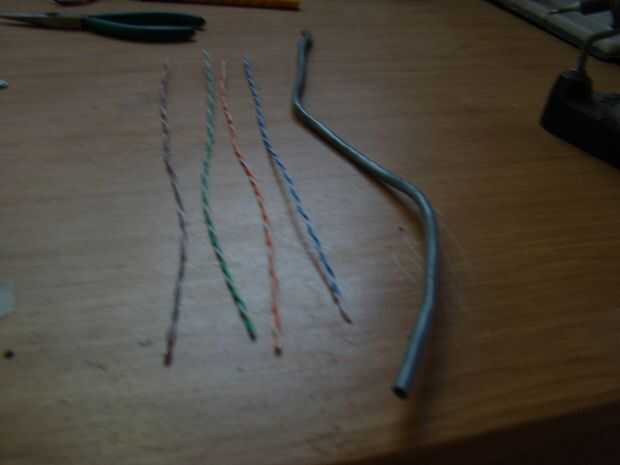

Conecte un cable que se va a ejecutar para el interruptor de eje de balancín. (esto también es la conexión del positivo de la batería)
una de las patas de la resistencia
un cable para conectar a la parte inferior de la bobina primaria.
3 º carril
base pata del transistor
Coloque un cable que va conectado al polo negativo del LED
más tarde la secundaria se soldar este carril como plan tan bien una cabeza generalmente acabo de derretir algunos de la soldadura de los otros componentes en carril y hacer compartir un agujero con la resistencia.
Conecte la segunda pata de la resistencia a este carril también.
2 º carril
pierna de colector del transistor
Conecte el cable superior de la bobina primaria aquí
1st lane
Ésta es la salida si no conocida como el emisor
Aquí basta con conectar el cable que va a llevar a la pata positiva del LED.

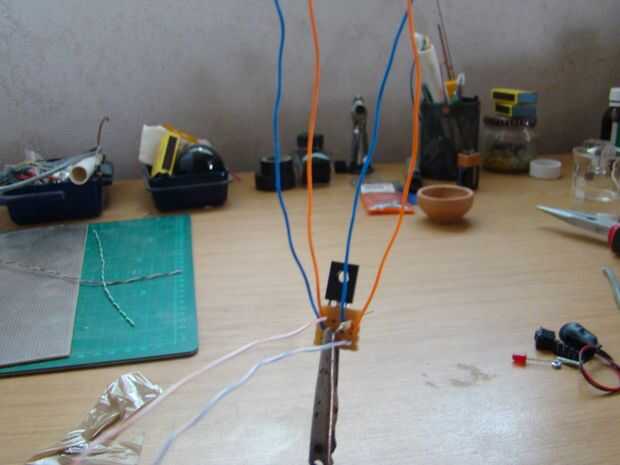

Una vez que tengas todo soldado debe tener una tabla que tiene un montón de cables sobresale.
