Paso 7: Finlandés hasta la bobina.
Se reúnen todos los componentes y ensamble.
Un pequeño detalle que fue omitido anteriormente fue el hecho de que el secundario estaba pegado a la "tapa" de la caja, el espacio fue ajustado pero no desea fricción que lo único que se mantiene en su lugar.

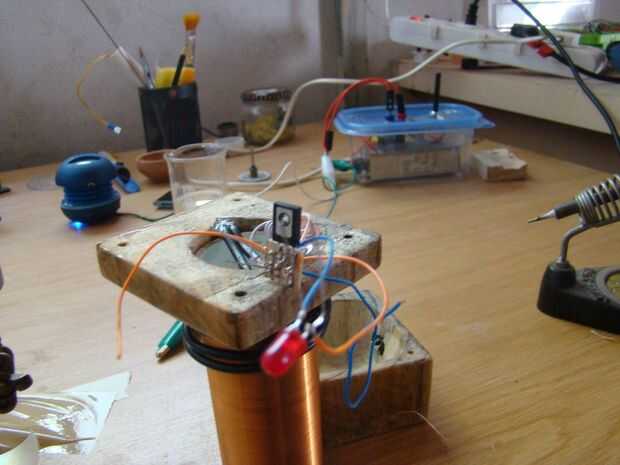

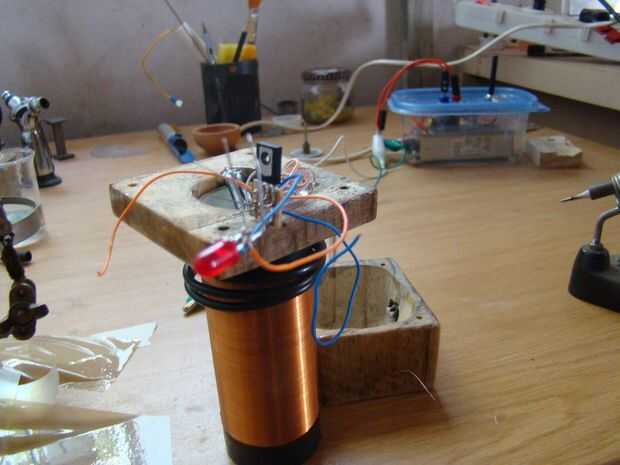

Su en este punto donde usted puede darse cuenta de que la secundaria debe soldarse a la Junta. El secundario debe conectarse allí puede tomar dos rutas bien puede aflojar la soldadura en la resistencia y hacer ellos comparten un agujero o puede superficie Monte secundaria el tablero.
después de que el LED se ha soldado usted puede fijarla con algún pegamento o epoxi. el interruptor debe ser bastante robusto (dependiendo de lo ajustado del agujero) y no incluso necesitar adhesivo en todos.

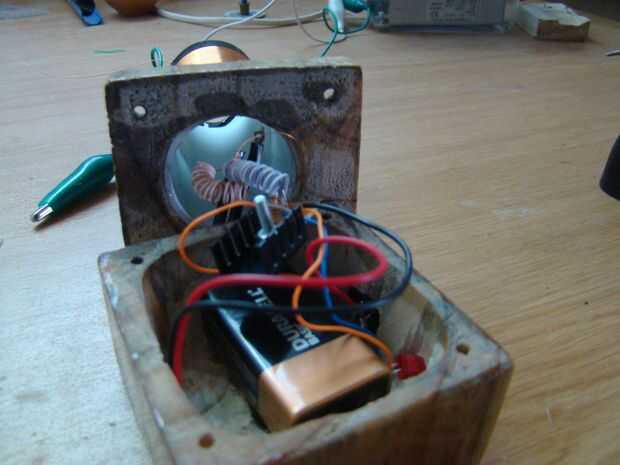

su en este momento ese clip de 9V se inserta y también soldada en lugar positivo que va al interruptor de eje de balancín y el negativo va en el carril 1 (la pierna de emisor del transistor)
Después de que los componentes son montados y soldados adelante y suelde la conexión de la bobina primaria.
después de lo cual puede cerrar para arriba y trabajar en la carga superior.

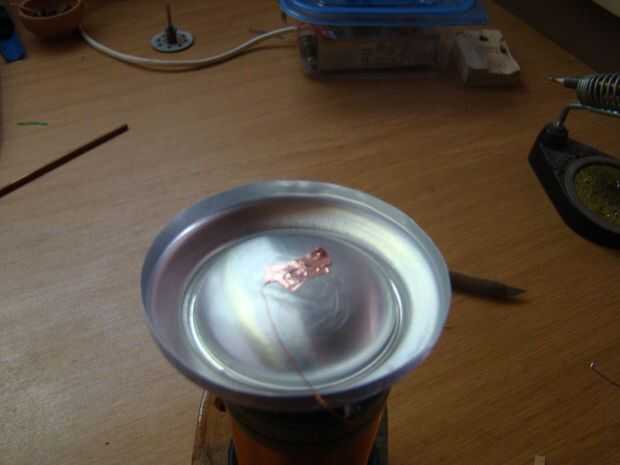

Aquí todo lo que hacemos es lijar ligeramente el área que vas a conectar el secundario a y asegure el cable de las bobinas secundarias en lugar con un trozo de cinta. (en este caso es un trozo de cinta conductora) Coloque algunos epoxy sobre el borde superior de la bobina secundaria y asegure la carga superior en su lugar.
ahora todo lo que queda es añadir los 9V y prueba el interruptor y está A - O-bueno
