Hola Instructables!
Empecé a escribir una explicación sobre bobinas de tesla y circuitos de slayer y cómo operan en un Comentario en YouTube, y de alguna manera se convirtió en varios cientos de líneas de explicación profunda de la teoría detrás de bobinas de tesla y los circuitos de slayer.
Decidí pasé camino a mucho esfuerzo escribiendo esto para no publicar en algún lugar que no sea un Comentario de YouTube, así que aquí está.
(Asegúrate de que ver al menos el primer foco de video para que sepas lo que quiero decir cuando me refiero a "mi proyecto")
Tenga en cuenta, esto es todo teoría y menos uso. Aplicación se cubrirán en el video finalmente hacer como la manera de enrollar la bobina, que gorras comprar, cómo hacer cálculos etc....
También, si te gusta esto, por favor Suscríbete a mi canal de YouTube. Es completamente nuevo. Quiero conseguir la bola rodando rápidamente en mi cuenta de suscriptor y popularidad por lo que sea vale la pena para poder pasar más tiempo en hacer videos tutoriales para chicos. También si usted tiene alguna pregunta, estaría feliz de darles respuesta, pero por favor publicarlos en los comentarios en YouTube en lugar de aquí en instructables.
--------------------------------------------------------------------------------------------------------------------------------------------------
ESTE COMENTARIO EXPLICA TODO LO QUE NECESITAS SABER SOBRE CIRCUITOS DE SLAYER Y BOBINAS DE TESLA!
escrito por * suchbuild *
(Si usted no cuida sobre cualquier teoría de la bobina de tesla y solo quiero que desplazamiento de información de circuito de slayer abajo más allá de la línea. Consejos de solución de problemas están en la parte inferior.)
Pasé mucho tiempo escribiendo esto. Deseo que podría haber tenido una enseñanza como esta cuando primero estaba aprendiendo sobre bobinas de Tesla. Espero ahorra a personas tiempo y ayuda a cosas claras para arriba. Me avisan si lo hace!
En el caso de este comentario es copiado y publicado en otro lugar, fue originalmente escrito explicando la bobina de tesla y teoría de circuitos de slayer para mi dispositivo en este video y se puede encontrar aquí:
EXPLICANDO LA FRECUENCIA RESONANTE:
La razón que es tan popular, especialmente con personas que son nuevas en electrónica, el circuito del asesino es debido a lo sencillo es. No requiere componentes electrónicos mínimos (solamente un transistor, resistencia y LED!), sino que también no requiere ninguna "adaptación". Todas las bobinas de tesla que estar "sintonizado" con su "frecuencia resonante". Voy a explicar: la bobina secundaria (la bobina de bobinados muy finas si alambre magneto con muchos muchos gira generalmente alrededor de un tubo de plástico) tiene una frecuencia natural a la que le gusta una "oscilación" que está determinada por factores tales como la dimensión de la bobina, número de vueltas de alambre y capacitancia entre ambos extremos de la bobina. Esto es similar a cómo un péndulo con una cierta longitud y peso siempre querrá hacer pivotar hacia adelante y hacia atrás con la misma frecuencia, que es determinada por la longitud y el peso. Un péndulo más corto / más ligero tendrá que pivotar hacia adelante y hacia atrás a un ritmo más rápido, y un péndulo más largo y más pesado hará pivotar más lentamente. Esto se llama los péndulos "frecuencia resonante" y realmente se utiliza para mantener el tiempo en muchos relojes viejos porque como las dimensiones y el peso del péndulo tienen razón, siempre se moverá en precisamente en su frecuencia resonante. Otra manera de tomar ventaja de la frecuencia resonante de un péndulo es aplicando una fuerza para hacer pivotar el péndulo a intervalos que empareja la frecuencia resonante.
Cuando usted empuja a alguien en un columpio, no empuje a veces al azar durante todo el movimiento. Tiempo sus empujes perfectamente con el movimiento delantero del oscilación. Haciendo esto, están aplicando las fuerzas "constructivas", que como olas, agregue uno al otro porque están en fase. Si se va a aplicar la fuerza en el momento equivocado, cuando el columpio está volviendo hacia usted, estar causando las fuerzas destructivas y quien está moviendo probablemente va a conseguir enojado. Aplicando una fuerza comparable a la frecuencia resonante del sistema es muy eficiente. La combinación de estas fuerzas pequeñas, pero el tiempo puede sumar para tener un efecto enorme en un sistema más grande. Tomaría mucho esfuerzo levantar quien es que hace pivotar sobre su cabeza. Sin embargo varios empuja pequeñas, ligera del oscilación en el tiempo facilita tiene el swing por encima de su cabeza. Aprovechamos esta un poco en la sociedad, ya sea motores, martillos neumáticos, un juego de tetherball o radios. Una vieja radio funciona girando un condensador ajustable conectado a una bobina de alambre. Capacitancia, como dije antes, cambia la frecuencia resonante de una bobina de alambre. Usted puede pensar de la radio como si fuera la persona empujando el columpio y la bobina como el columpio. Cambio de la capacitancia con el dial de sintonización podría ser cambiar el peso de la oscilación y la frecuencia que resuena en el. Cuando tienes la perilla de ajuste a un punto, estación de radio sólo 1 tendrá frecuencia perfecto con la perfecta sincronización que causa fuerzas constructivas de la bobina. En este caso en lugar de un impulso físico, la fuerza se aplica a través de magnetismo desde bastante distancia. Pero la eficacia de la resonancia es tan buena, que incluso a una distancia enorme, lo suficiente para que los electrones en la bobina empiezan oscilando hacia adelante y hacia atrás como que son "empujados" por el campo magnético oscilante que la estación de radio genera millas de distancia. Electrones moviéndose a través de una bobina es de electricidad, que luego se canaliza a través del extremo de la bobina, a través de algún tipo de circuito de amplificación hacia fuera a un altavoz.

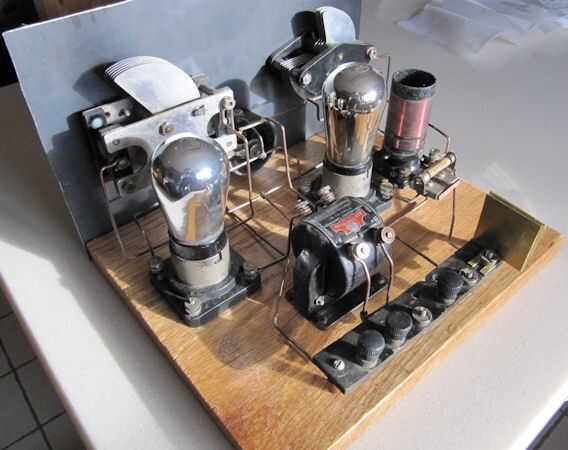

Aquí está una foto de una vieja radio.
De adelante hacia atrás tenemos el transformador amplificador, dos amplificadores de tubo de vacío (ahora usamos transistores), la bobina, y las dos cosas en la parte posterior son condensadores ajustables. Cambiar la cantidad que se superponen las placas múltiples cambios de la capacitancia y así la frecuencia resonante de la bobina. Cambio de frecuencia resonante de la bobina es solo recibir fuerzas constructivas de una cierta frecuencia, es decir, canal de Radio
PRINCIPIOS DE LA BOBINA DE TESLA:

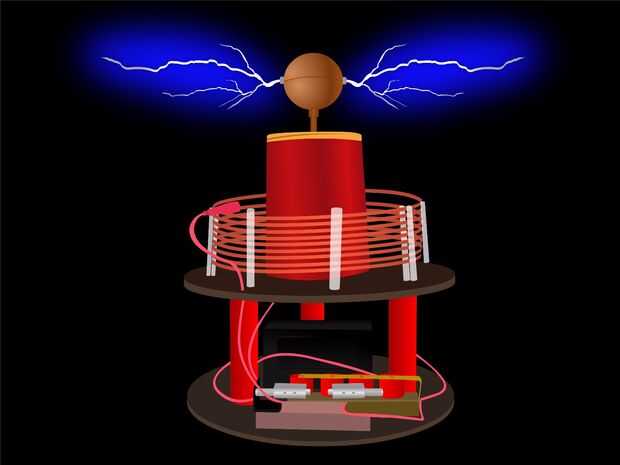

Esquema típico:
Genial, entonces, ¿cómo este lazo con una bobina de tesla? Una bobina de tesla es uno de los dispositivos más famosos para tomar ventaja de la eficacia de frecuencia resonante. Hay muchos métodos diferentes para alimentarlos, pero la forma en que interactúan las bobinas reales es siempre la misma. Alrededor de cada bobina secundaria (uno largo flaco con cientos o miles de vueltas) es la bobina primaria. Es siempre muy pocas vueltas de hilo mucho más grueso. Esto es, efectivamente, la "emisora" del ejemplo anterior. Sin embargo la persona observadora podría notar que el primario es un poco más cercano de la secundaria que una estación de radio es una radio (si notaste que, bien hecho. palmadas en la espalda). Como se dijo antes, la bobina del secundaria tendrán una frecuencia muy específica que resonará, determinado por las dimensiones de las bobinas de la bobina, y se convierte la cantidad de bobina y la capacitancia. La única manera de cambiar la frecuencia resonante de la secundaria una vez que ha sido construir es cambiar la compra de capacitancia poniendo un diverso tamaño o forma un objeto metálico en la parte superior de la bobina. Por esta razón generalmente quiere "afinar" la frecuencia de la primaria a la secundaria en lugar de la otra manera alrededor. Más en el momento de... Una cosa en cuenta, es que las frecuencias de resonancia de bobinas son muy rápidas. Por lo tanto, alta frecuencia deben generarse en el primario para emparejar la frecuencia resonante de la secundaria. Muchas bobinas tesla utilizan métodos diferentes de hacerlo. Circuitos de uso bobinas de tesla de estado sólido con no mover piezas es decir variaciones de transistores de alta potencia para cambiar rápidamente la dirección de la electricidad que circula por el primario. (un transistor es básicamente un interruptor que puede ser encendido y apagado muy rápido y exacto sin partes móviles reales). Bobinas de tesla del boquete de chispa (ver esquema en la parte superior) utilizar condensadores en paralelo con un boquete de aire entre electrodos. La carga en el condensador se acumula (al igual que un río para llenar una represa de agua) hasta que la diferencia de carga entre los dos electrodos es suficiente para permitir que una chispa que se produzca. Tan pronto como la chispa produce en el aire alrededor de la chispa se convierte del oxígeno O2 en Ozono O3 (que es mucho más conductor). Más ozono, permite más chispa, que hace más ozono etc.... Esto sucede en una fracción de segundo sin embargo y crea un aumento masivo de la electricidad fluya fuera del condensador y de un electrodo a otro (como un pequeño agujero en una presa que empujó más grande por el agua hasta que el maldito todo colapsa y surge una cantidad masiva de agua por el río). El aumento de la electricidad se ve obligado a ir alrededor de la bobina primaria en su camino a la terminal negativa. Esta masiva oleada instantánea de la electricidad a través de la primaria crea un enorme campo magnético alrededor de la secundaria y empuja los electrones en la bobina secundaria. Cuanto más se levantan para arriba de la bobina, más quieren ir lo contrario cierto al igual que estirar un resorte. Esto es porque con todos los electrones son empujados hacia arriba de la bobina, los cargos como en el topload repelen entre si, lo que quiero tirar hacia abajo la bobina. Significa que mientras que ha terminado la oleada de la electricidad que circula por el primario, que derrumba el empujar hacia arriba campo magnético sobre los electrones en el secundario. Los electrones entonces tirar hacia abajo la bobina. Naturalmente, le pasa su estado de equilibrio como cómo si usted estira un resorte o tira en un péndulo y dejar ir, sería no parar en el medio, pero adelantar e ir a ahora la otra forma y luego comience a volver hacia usted otra vez. Los electrones pasa por la bobina, en la tierra, haciendo que la parte superior de la bobina de carga positiva debido a la falta de electrones que luego tira de que los electrones de nuevo encima de la bobina. Pero, mientras tanto, el condensador en el primario se carga para arriba, y si hemos programado nuestro circuito primario adecuado, la chispa y oleada masiva a través de la primaria creación de empujar hacia arriba de la gran campo magnético debe suceder igual ya están fluyendo los electrones hacia arriba de la bobina, dándole ese "impulso" adicional. Todo este proceso sucede una y otra vez, con los electrones son empujados más fuera de equilibrio cada vez, al igual que cómo cada pulsación de oscilación hace que el columpio un poco más alto. Finalmente el sistema alcanzará un punto donde no podrá hacer nuevos y permanecerá en esa amplitud como el empuje pasa con cada golpe. Al igual que cómo no importa cuán duro usted empuja, sólo podrás obtener el swing a una cierta altura. Sin embargo para la mayoría bobinas de tesla, especialmente más grandes y más poderosos, esto es suficiente para enviar los electrones a través del aire en grandes campos magnéticos y los pernos del relámpago!
Parece que la salida de rayo es una corriente constante hacia fuera, sin embargo este no es el caso, como acabamos de describir. El rayo sólo se produce cuando los electrones están en el movimiento hacia arriba y tirar de la parte superior de la bobina. Para la otra mitad del tiempo, están disparando en la conexión a tierra (que obviamente no ves). Los relámpagos sólo parecen están disparando constantemente hacia fuera de la parte superior ya que el ciclo está pasando demasiado rápido para que los ojos detectar (junto con la persistencia de la visión. Buscar). La razón el perno vuelve generalmente a la forma como última vez cada vez que dispara hacia arriba es porque los relámpagos (como con el boquete de chispa) se están convirtiendo el aire en ozono donde nunca el perno pasa a ser. El ciclo sucede tan rápido que todo el aire que se ha convertido al ozono no tiene ningún tiempo para cambiar su posición entre los tornillos, tipo de como una estatua de gas ozono en la forma de un rayo. así como los electrones empiezan el rodaje de la parte superior de nuevo, siguen por el mismo camino de ozono conductora que fue formado por el perno antes de él. Si fueras a desconectar una bobina de tesla de la tierra y girarlo horizontalmente y mover el primario de la parte inferior de la secundaria a mediados de la época secundaria y lento hacia abajo lo suficiente, ves el relámpago de tiro fuera de ambos extremos de la bobina también, ida y vuelta como oscilan hacia fuera uno de los extremos de la bobina y el otro. Este diseño único se llama una bobina de Tesla "bipolar". Realmente llego a haber construido la mundos más pequeño bipolar bobina de tesla que se puede ver aquí:
Tal ves, una bobina de tesla es simplemente un conjunto de gran oscilación!
AJUSTE DE UNA BOBINA DE TESLA:
La parte más crucial de una bobina de tesla es que empareja la frecuencia resonante de la primaria a la secundaria. Puede hacer cálculos para estimar lo que la frecuencia resonante de la secundaria se basará en los factores que mencioné antes y tratar de igualar su tiempo como mejor puede. Pero generalmente, matemáticas sólo pueden dar una estimación aproximada y necesitará "afinar" el primario y el secundario para golpear ese punto dulce. Cambio de la frecuencia de la bobina primaria con la bobina secundaria es mucho más fácil que tratar de cambiar la secundaria porque hay realmente dos formas de cambiar la frecuencia principal fácilmente. Cambiar el valor del condensador en el primario va a cambiar la frecuencia, sin embargo que no es realmente algo que puede variar fácilmente y ajustar. Afortunadamente se puede cambiar la distancia entre los dos electrodos del entrehierro. Una distancia más grande significa que el capacitor tardará más en cargarse lo suficiente para una chispa llenar el vacío de aire más grande. Esto reducirá su frecuencia, y obviamente haciendo un boquete más pequeño aumentará. Sin embargo mientras que los pequeños cambios son ok, usted comenzaría a perder mucho rendimiento si la distancia era demasiado grande porque eventualmente las chispas empiezan a luchar haciendo una rápida conexión entre los dos electrodos como ese puente se convierte en menos de una ruta obvia. Terminarás perdiendo un poco de carga (llamada carona pérdidas) como parte de la fuga de iones en el aire en diferentes direcciones tratando sus propios caminos en el suelo, en lugar de al instante sentirse atraído por el electrodo como antes. Por el contrario, demasiado pequeño de un espacio no será tan eficiente porque el condensador no tendrá la posibilidad de cargar hasta su máximo potencial antes de que ocurra el evento de chispa. Sin mencionar todo el ozono de la chispa anterior hará que el aire más conductivo para la próxima chispa, haciendo que incluso antes del fuego. Esto se convierte en más de un problema el pequeño boquete de chispa que tienes, pero no importa el tamaño siempre es mejor tener un ventilador o un vacío en la capa de ozono de los electrodos en movimiento. Esto se llama "apagando" la brecha.
Y finalmente, la manera mejor y más fine-tunable para sintonizar el primario está cambiando la cantidad de vueltas. Esto suele ser bastante fácil y manejable ya no hay muchas vueltas para afrontar. Muchos más grande característica de bobinas de tesla (como el mío) un tipo de espiral plano de la bobina de tubo de cobre desnudo.
Esto se llama una bobina de la crepe y es extremadamente útil porque fácilmente se puede mover el punto de conexión del cable de conexión a la parte externa de la espiral mediante la conexión a distintos puntos de la bobina desnuda. Normalmente, el conector interno permanece fijo en el extremo interior de la tubería y el cable exterior es ajustable con algún tipo de clip. Haciendo esto, efectivamente puede aumentar o disminuir la cantidad de vueltas en el primario que el sobrevoltaje eléctrico se ve obligado a hacer, lo que le permite sintonizar la frecuencia para que coincida con el secundario. En cuanto a bobinas de tesla de estado sólido, en realidad puede cambiar la frecuencia sobre la marcha con el software, que puede cambiar el tono del sonido del relámpago hace y, en definitiva, hacer música. Sin embargo, voy a terminar allí en explicar bobinas de tesla de estado sólido ya que son mucho más complicadas de bobinas de tesla del boquete de chispa. Si se avanza lo suficiente como para querer construir una bobina de estado sólido, usted probablemente no estar leyendo esto de todos modos. Una última cosa a destacar en bobinas de tesla del boquete de chispa es que hay también un diseño rotatorio del entrehierro, donde tienes un disco con electrodos girando a altas RPM de giro.
Esta forma puede forzar el evento chispa suceda cada vez que los electrodos pasan por otras y controlar la afinación de la batería sobre la marcha al cambiar la velocidad del motor. Personalmente nunca he visto el punto de estos en un espacio inmóvil, como anuncios apenas otro nivel de complicación y potencial falla del sistema. Siempre y cuando usted consigue su afinación derecha, un entrehierro estacionario puede ser tan bueno como uno rotatorio.
---------------------------------------------------------------------------------------------
POR QUÉ UN EXCITADOR DE SLAYER ES MUCHO MÁS SENCILLO DE HACER:
Así que si te molestado leer mi resumen por encima de la resonancia y afinación una bobina de tesla, verás cómo importante (y difícil) conseguir la afinación correcta puede ser. Si no... bueno eso era básicamente la versión de sparknotes de él...
Incluso no entran cómo calcular todos sus componentes principales antes de la mano, por lo que generalmente ya estén cerca de resonancia con la secundaria y sólo necesita ajuste mínimo. Definitivamente iré sobre eso en mi vídeo tutorial sin embargo, debido a que previo diseño y cálculo de la bobina es crucial para obtener cualquier salida de una bobina.
Por esta razón el circuito de Slayer es tan popular como un primer proyecto de tipo de bobina de tesla, ya que el circuito de tunes y resuena a sí mismo! En Resumen, hay una pequeña capacitancia parásita entre la parte superior de la bobina y tierra que permite la oscilación en el circuito, pero te buceo en más detalle:
EXPLICAR EL CIRCUITO DE SLAYER:
Siga junto con este circuito como explico lo que está pasando:
En primer lugar, fingir que el interruptor en el diagrama siempre es cerrado o no existe. Obviamente no sirve a la función del circuito que hacer manualmente o desactivar. También, para aquellos que no saben mucho acerca de los transistores (en este caso un 2222A, sin embargo cualquier transistor NPN funciona de la misma manera), esencialmente actúa como un interruptor sin partes móviles, que pueden permitir o detener el flujo de electricidad de la clavija en la parte superior con el conector en la parte inferior. El pin de la izquierda se llama la "puerta". Imaginarla como una manguera donde la puerta es la llave que permite que el agua fluya a través del carril positivo a - ve. Ser un transistor NPN (en lugar de un PNP) transistor permite flujo de corriente desde el perno superior con el conector de la parte inferior cuando hay una tensión en el perno de la puerta y no permite ningún flujo cuando no hay. Comenzamos el ciclo con el transistor de NPN está en un estado de un interruptor abierto, es decir, no permitiendo que la electricidad fluya desde la línea de positivo en la parte superior a través de la bobina primaria (3 giros) y en la línea de tierra en la parte inferior. Con eso Ruta de la cerrada y el diodo hacia el camino equivocado (flujo de electricidad que sólo diodos en 1 dirección), única opción de la línea positiva debe fluir por el camino de alta resistencia de la resistencia en la puerta. Tan pronto como lo hace, que permite el flujo a través del transistor, y ahora es libre de la oleada a través de un camino de muy baja resistencia a través de la bobina primaria, a través del transistor y en el suelo la línea positiva. Se genera un campo magnético del primario, empujando hacia arriba los electrones en el secundario enviarlos hasta la bobina. Sin embargo, como los electrones haz "aspirados" el secundario, retirar algunos de los electrones de la oleada que sólo pasó por la primaria en su camino a tierra a través del LED y en la bobina secundaria. Por esta razón el LED se ilumina extrañamente a pesar de tiene su ánodo (+) pin conectado a la tierra. Sin embargo los electrones son también "mamaron" de la puerta ya que también está conectado a la parte inferior de la secundaria, y la línea positiva ha sido más feliz que fluye por el primario a tierra, en lugar de a través del resistor grande. Ahora es gratuito en la puerta se cerró y el transistor deja de flujo. Esto derrumba el campo magnético producido por el primario y los electrones en la carrera secundaria hacia abajo de la bobina, de superación de su estado de equilibrio de la misma manera cuando usted la suelta de un swing dispara justo en el punto de equilibrio inferior y por el otro lado. Los electrones ahora, otra vez, solo tienen la opción de flujo a través del resistor y activar de nuevo el pasador de la puerta. El pin de cargado get permite para el flujo a través de la primaria y el transistor, que crea el campo magnatic empujando hacia arriba, que absorbe los electrones hacia arriba de la bobina, otra vez a empezar todo el proceso. Este ciclo sucede muy rápido, pero siempre en armonía con sí mismo puesto que la puerta sólo que se activan con los electrones de la bobina secundaria están en su punto más bajo, a causa de lo increíblemente pequeño, pero real retraso entre la activación de la puerta y el comienzo del flujo a través del transistor, los electrones ya estará en su camino hacia arriba de la bobina cuando la oleada vuelva a través de la bobina primaria , perfectamente cronometrado con el movimiento ascendente de los electrones en el secundario.
Tan esencialmente con no conjetura o cálculo o ajuste, usted puede conseguir una bobina de excitador de slayer para trabajar eficientemente casi instantáneamente con el ajuste del cero. Por esta razón es uno de los favoritos cuando se trata de proyecto relacionado de primera bobina de Tesla de la gente. Proporciona resultados al instante con poco experiencia.
POR QUÉ NO UTILIZAR UN CIRCUITO DE SLAYER PARA MI DISEÑO:
Circuitos de Slayer son divertidos, pero tienen partes posterioras del drenaje. Uno de ellos que son muy pequeños y no producen poco o ningún chispas. Usted puede intentar reforzar más secundaria y de primaria y con más potencia nominal piezas, sin embargo esto apenas mejora el rendimiento y hace realidad el diseño mira menos cuando tienes una masiva máquina de poner tan poca energía. Si nos fijamos en algunas de mis pequeñas bobinas de tesla en mi página, como el bipolar que he mencionado anteriormente, que se puede ver que el tamaño de la chispa en comparación con el tamaño de la máquina es mucho más grande que cualquier circuito de slayer nunca se verá, y se están ejecutando de baterías de 12v miserables.
Además, no hay límite a lo grande y poderoso puede hacer una bobina Tesla!
Realmente, me parece que (frente a un excitador de slayer) es mucho más fácil conseguir un cociente más alto de la longitud de chispa vs tamaño de la máquina como usted consigue más grande.
Pero la principal razón por la que fui con un diseño de bobina de tesla es que el transistor en el circuito típico asesino tiende a calentarse mucho y sobrecalentamiento al tratar de obtener más poder. Incluso fui con un tip32 potencia superior con él todavía sobre la calefacción en el poder que necesitaba. La razón por la que estaba tirando más de potencia era porque quería la bombilla para iluminar incluso cuando mi mano no tocarla. Cuando están sujetando un tubo fluorescente, están atrayendo los electrones a través del tubo porque eres un depósito de tierra grande que quieren llegar a. Así que por eso es que es muy fácil para la mayoría circuitos pequeño asesino de potencia baja a la luz las luces fluorescentes que están llevando a cabo desde una distancia decente. Es otra historia cuando la bombilla tiene nada conductora alrededor de él, como mi diseño cuando está sentado una tapa de la caja. Probablemente pude haber conseguido el bulbo lo suficientemente brillante con menor poder si tenía un tamaño más grande de la bobina, pero ya que estaba tratando de encajar todo en la cajita pequeña, tuve que hacer una bobina secundaria increíblemente pequeña. Debido al más pequeño que el tamaño promedio de la secundaria, necesitaba alimentar un poco más de lo normal levantarse la bombilla a la luz. Sin embargo los transistores utilizaba comenzó sobrecalentamiento en cuanto siempre que la energía adicional es necesario encender la bombilla de sentado en la caja. Así que decidí hacer mi propio, circuito oscilante primario más eficiente (básicamente un sstc). Sin embargo no podía confiar en la auto tuning propiedades que lo hacen tan popular el asesino. Así que tuve que hacer los cálculos ásperos para la frecuencia resonante de la secundaria de adivinar qué tiempo que necesitaba para la primaria. Terminó trabajando maravillosamente primer intento. Es menos eficiente que habría sido el circuito de slayer, como mis cálculos de frecuencia pueden ser apagado por un poco, lo que reduciría drásticamente la producción. Sin embargo por lo menos con mi nuevo circuito pude tirar mucho más poder sin cualquier recalentamiento y fue suficiente para encender la luz fluorescente sentado en la caja sin tocarlo.
------------------------------------------------------------------------------------------
CONSEJOS PARA PROBLEMAS DE DISPAROS ASESINO CIRCUITOS!
1. ASEGÚRESE DE QUE USTED NO PONER EL DIODO EN HACIA ATRÁS! Muchas personas lo alambre hacia atrás porque asumen que el cátodo (-) se supone que conecte a la tierra como lo haría en cualquier otro circuito. Este circuito es muy único! Explicar por qué el diodo está conectado de esa manera y por qué se enciende aunque se une a (-), sin embargo si usted no entiende, sólo asegúrese de que sea la pata larga del LED está conectada a la (-ve) (travesaño). O asegúrese de que el lado plano de la cúpula de plástico del led esté frente a la (-ve) carril. O si usas un diodo real, asegúrese de que la línea blanca se enfrenta a lejos de la (-ve)
2. ASEGÚRESE QUE LA BOBINA PRIMARIA Y BOBINA SECUNDARIA EN ESPIRAL EN DIRECCIONES OPUESTAS.
A diferencia de una bobina de tesla típico, importa el sentido de giro de las bobinas! Esto es porque el secundario es accionar la puerta por la dirección de su flujo de electrones. Si están fluyendo de la manera opuesta que debe, no se activará el transistor en la dirección de movimiento derecho causando una salida de fuerza destructiva fase. Las primarias de la bobina de Tesla no dependen de lo que está haciendo el secundario, por lo que si la bobina primaria se empuja hacia abajo en el secundario en vez de para arriba (dependiendo de si la espiral en sentido horario o antihorario), no importa. Es el mismo que no importa qué lado empuja el columpio de. Mientras que empuja en la misma dirección como el columpio ya va, el resultado será el mismo.
3. SÍ SE PUEDE UTILIZAR UN TRANSISTOR PNP!!!
Algunos de ustedes podrían tener sólo transistores PNP disponibles, porque usted podría han frito ya todos los transistores de NPN. Por alguna razón, cada circuito de slayer que se encontrará en línea utiliza un NPN, sin embargo se puede utilizar un PNP si sólo ponerlo al revés de cómo el NPN se supone ir en.
¿4. ES SU RAYO PARA ARRIBA NO?
¿Usted está consiguiendo salida de la bobina pero el LED no está encendido? Esto es porque el circuito está luchando para sintonizar a sí mismo. Sí generalmente puede sintonizar el circuito del asesino mismo, pero si sus bobinas son demasiado naturalmente resonante, podría cruzar la línea donde ya no puede ser resonante, y su rendimiento se reduce considerablemente. Intente poner varias vueltas en la bobina primaria y ver si eso funciona. Si aún no enciende, probablemente no hacer un gran trabajo del secundario de la bobina y tiene un montón de bobinas solape unos de otros.
RESUMEN DE LAS PIEZAS UTILIZADAS EN MI BOBINA DE TESLA:
(Un video Mostrar exactamente cómo hacerlo todo desde cero está en camino. Suscribirse a suchbuild en YouTube para ser notificado cuando salga)
Esto llevó mucho tiempo para escribir. Mostrar el amor. ¡ Suscribete a mi YouTube!
