Paso 2: Transmisor circuito

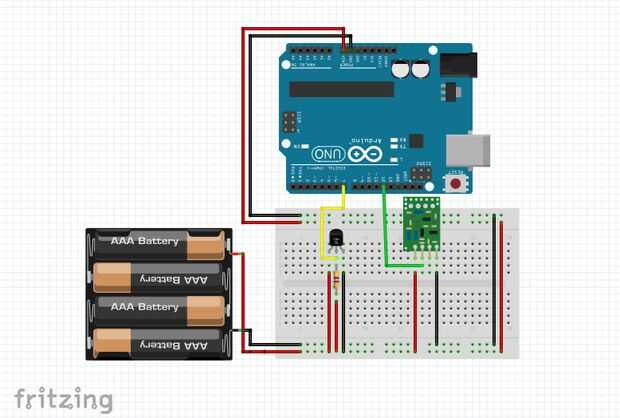

Emisor - transmisor utiliza tiene 3 pines. PWR es el de la izquierda, mediados son datos y el de la derecha es GND (Asegúrese de comprobarlo en su propio modelo). El cable de datos está conectado en el pin central y rutas al pin 12 en el Arduino.
Sensor de temperatura - sensor DS18B20 el tiene tres pernos. PWR es el de la izquierda, mediados son datos y el de la derecha es GND (asegúrate de comprobar esto en su propio modelo también). El pin de datos está en línea con una resistencia de ohm de 4.7 k y una ruta al poder. Los datos va desde el sensor hasta el Arduino (pin 7).
Arduino - el Arduino tiene poder enrutamiento del pin Vin a la protoboard y la tierra a la placa.

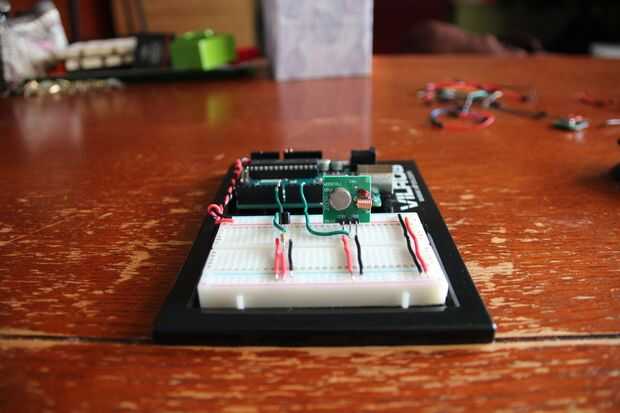

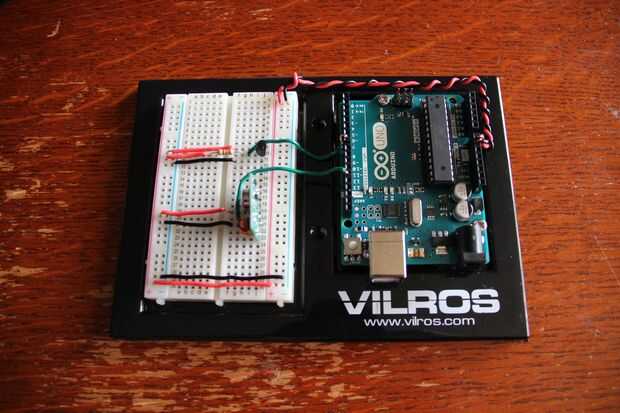

Energía - en la foto es mi circuito sin la fuente de alimentación. Puede utilizar cualquier fuente de alimentación de 5V de su elección. Usé una batería para que este circuito podría ser ubicado fuera sin dependencia de una toma de corriente.
