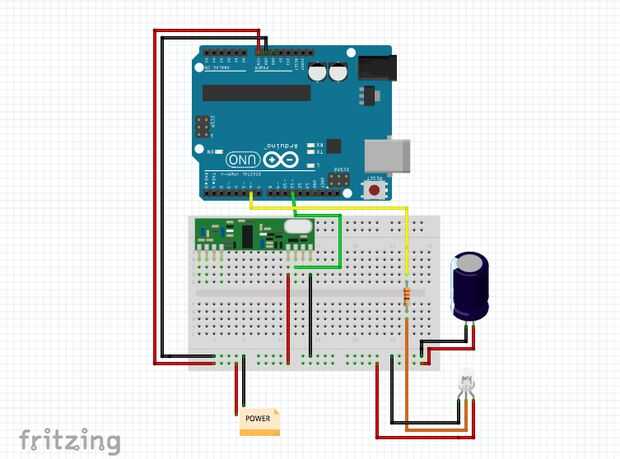

Paso 3: Circuito del receptor con la tira de LED
Receptor - receptor utilizan tiene 4 pines. PWR es el de la izquierda, el centro 2 datos y el de la derecha es GND (Asegúrese de comprobarlo en su propio modelo). El cable de datos está conectado en el pin 2 o 3 y rutas al pin 11 en el Arduino.

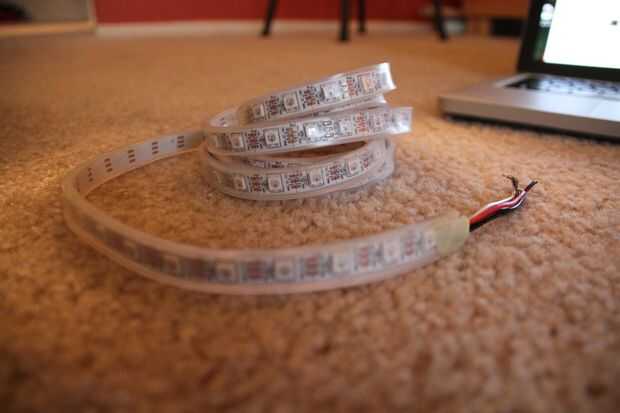

Adafruit Neopixel tira - tira de Adafruit el viene con una carcasa resistente a la intemperie y algunos cables de prueba. Dado que los LEDs será dentro de un marco, comencé con quitar la carcasa resistente a la intemperie y los cables presoldados. Trenzado de un conjunto de PWR, datos, cables de cobre sólido de tierra para la estabilidad y soldadas a la primer Neopixel. (Consejo: Coloque algunos soldadura sobre las almohadillas de la primera Neopixel a lata de primero, luego soldar los cables en las teclas. La conexión segura con pegamento o con cinta aislante.)
Conecte el LED de alimentación y tierra al circuito. Los datos deben tener una resistencia de 300-500 ohmios entre el Arduino (Pin 6) y la tira de LED. Usé una resistencia de 330 ohm.
Arduino - el Arduino tiene poder enrutamiento del pin Vin a la protoboard y la tierra a la placa. Asegúrese de que el Arduino y la tira de LED tienen un terreno común (conectado a tierra en el mismo lado de la placa), de lo contrario obtendrá algunos colores erráticos y parpadear.

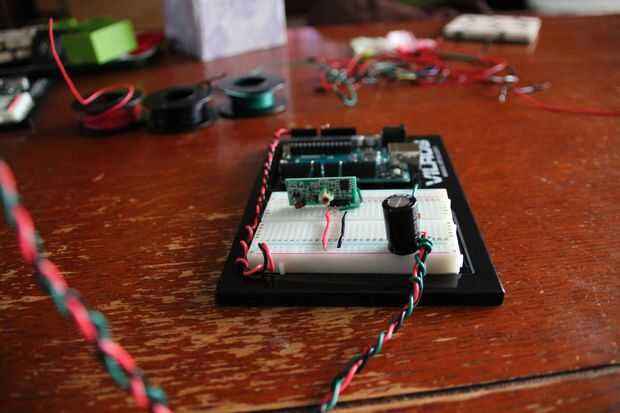

Energía - en la foto es mi circuito sin la fuente de alimentación. La franja requiere un capacitor grande (1000 uF) entre la fuente de energía y la potencia de entrada. Basado en el número de LEDs en la franja, se desea que sea 5V 2A fuente de alimentación (< 50 LEDs), o una fuente de alimentación de 5V 10A conmutación. Mi proyecto utiliza 71 LEDs usé esta fuente de alimentación con este adaptador.
