Paso 3: Hardware - conexión de matriz de LED todos juntos
En el capítulo anterior hemos visto cómo conectar módulo de LED con la viruta de MAX. Ahora nos se conectan varios módulos LED en una pantalla grande.

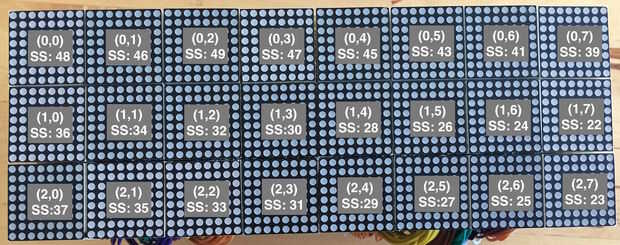

Primera imagen muestra la pantalla física que he utilizado para pruebas y ejemplos. Cada módulo LED está indicando su posición y línea de esclavo seleccione la etiqueta.

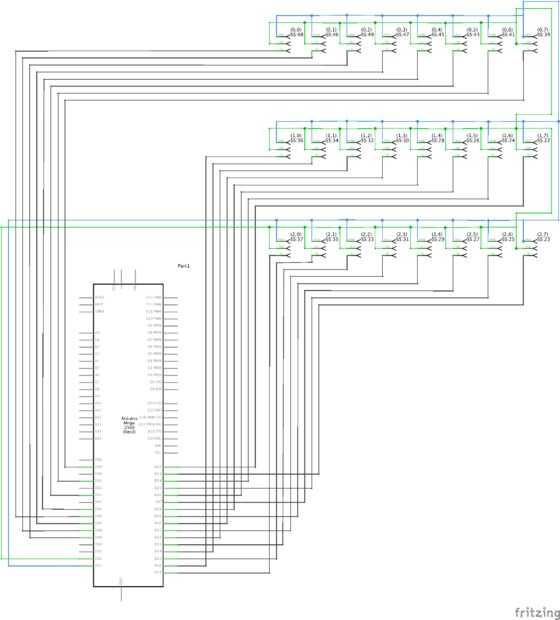

Segunda imagen ilustra el cableado entre cada módulo de LED y Arduino.
Cada conector de 3 pines en el esquema de arriba simboliza un módulo
se describe en el capítulo anterior (matriz LED + MAX72xx), ahora nos hemos conectado todos los módulos juntos.
Todos los chips MAX722xx compartan común MOSI y líneas SCK MISO no se utiliza, cada chip ocupa otra línea auxiliar seleccione.
La posición de matriz de LED en el esquema anterior corresponde directamente a su ubicación en la pantalla física que he utilizado para las pruebas. Además, cada módulo tiene Descripción indicando su posición y línea de seleccionar esclavo, así por ejemplo: (2,1) SS: 35 nos da segundo módulo en tercera fila (contando desde cero) y PIN: 35 en Arduino para línea seleccionar esclavo.
