Éxito con el JY-MCU (linvor) el módulo Bluetooth (1 / 5 paso)

Paso 1: Las clavijas

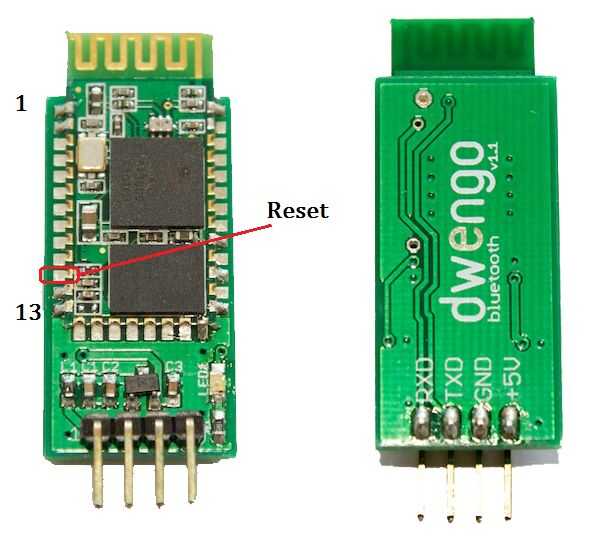

El módulo tiene 6 pines en la parte posterior, pero mayoría de los módulos sólo 4 de los poblados de pogo pins.  LLAVE y estado parecen no ser necesario, ya que tecla se usa para flashear el dispositivo y el estado simplemente indica si el dispositivo está despierto o no.  Así deja solo GND, VCC, TXD, RXD.  No es Pin 11 que es el pin RESET, restablecer el módulo cuando baja.

Algunas placas tienen etiquetado para voltajes de trabajo hasta ~ 6 voltios VCC.  Estos módulos no gustan nada a 3.3 voltios en la línea VCC.  También, algunos foros dicen que el dispositivo funciona bien con niveles TTL de 5 voltios.  Esto también no es cierto y debe utilizar un convertidor de nivel de a 3, 3V en la línea RXD.  Usé dos resistencias como un simple divisor de voltaje para hacer la conversión de nivel TTL.  Resistencia de uno 2.2 k ohm a tierra, conectado a una 1 k ohm resistencia, la línea TXD en el MCU.  Conecte el pin RXD entre las dos resistencias para una salida de aproximadamente 3,4 voltios.  Sobre cubre la parte de hardware del módulo.  Resulta que, el voltaje VCC fue una de las últimas cosas que he intentado tener completo éxito con el módulo.

Siguiente para arriba - el Software...
