Paso 2: Alinee el primer espejo

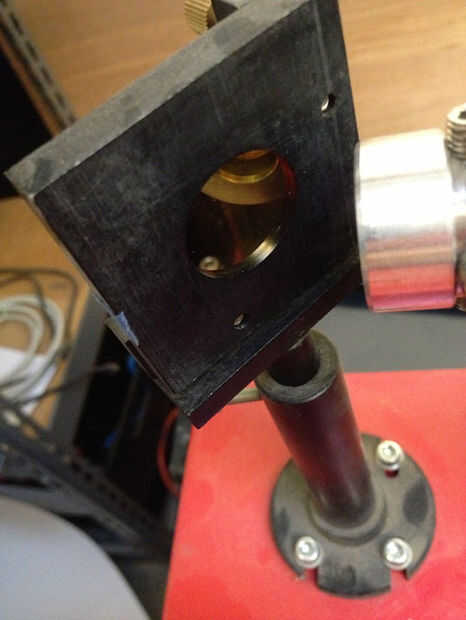

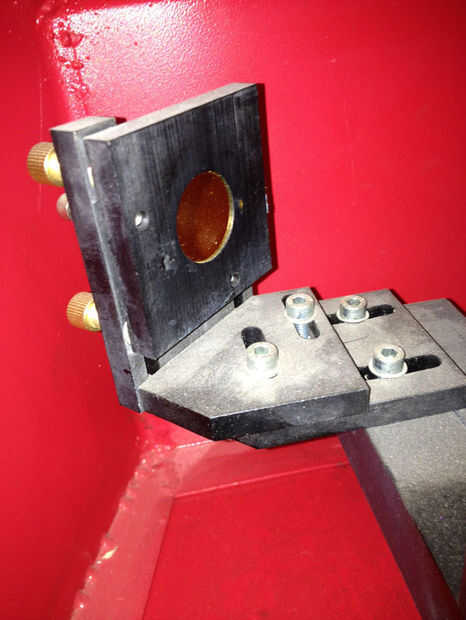

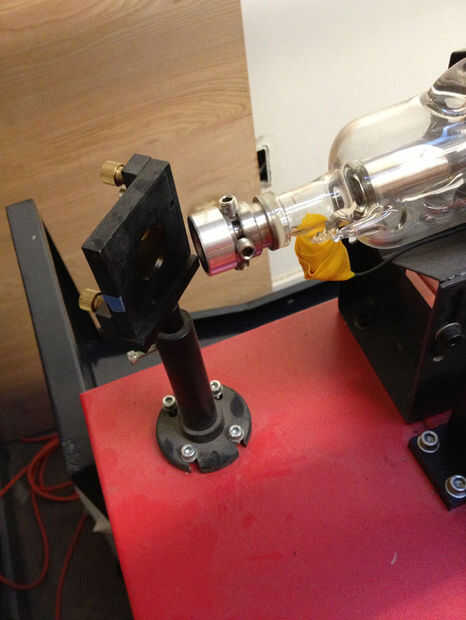

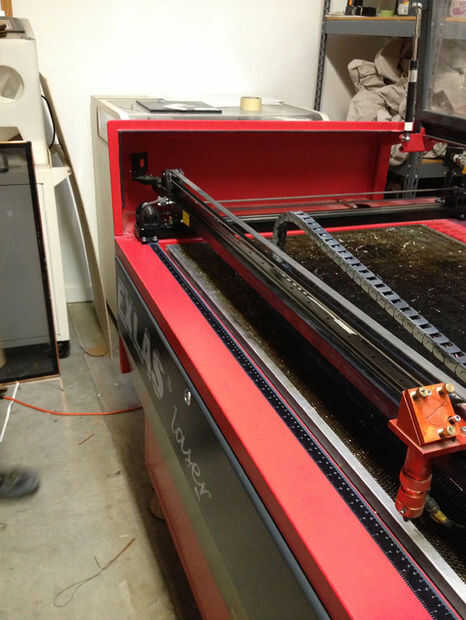

El primer espejo está en una posición en la esquina posterior izquierda de la máquina. El espejo está encerrado en una caja con un agujero circular en el frente a través del cual el espejo es visible y los tornillos de ajuste detrás. El segundo espejo está montado en el travesaño del eje Y en el lado izquierdo de la cama láser que puede ser movido desde el frente de la unidad a la muy posterior, sólo una o dos pulgadas desde el primer espejo. El carril del eje Y, de hecho, también es compatible con todo el carril de eje y cabezal de corte. (Hay un segundo carril a la derecha de la cama que soporta el otro extremo del eje X y el conjunto se mueve junto.)
- Alinear el primer espejo asegurándose de que un rayo golpea el segundo espejo, como sigue:

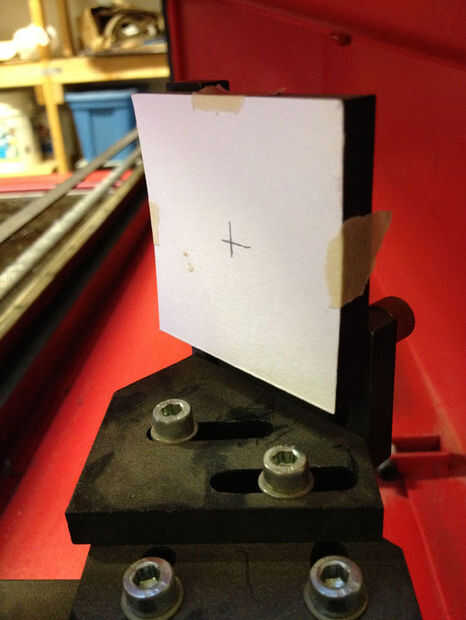

- Corte un pedazo de papel 2-1/8" cuadrado. Marque el centro de ella con una X o + y la cinta sobre el caso el segundo mirror.

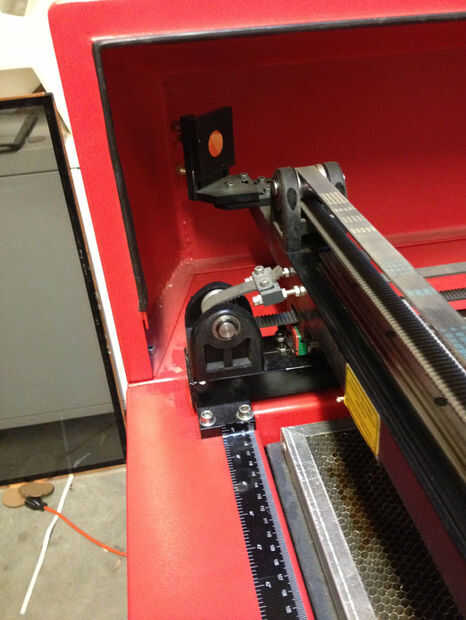

- Mueva el segundo pórtico de espejo a la esquina lejana por el primer espejo, usando el panel de control en el frente de la máquina (Y hasta el fondo).
- El láser de una vez el fuego.

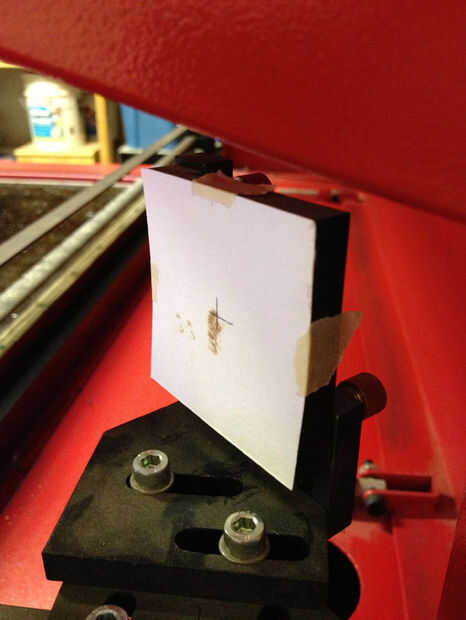

- Observar el papel en el espejo; habrá un punto pequeño, o una serie de puntos, en algún lugar sobre el papel. Idealmente debe estar en el medio. Es útil marcar estos o tomar una foto de ellos, así que pueden distinguirse las Leñas subsecuentes. Si el punto está cerca de la mitad, vamos, de lo contrario, gire los tornillos de ajuste en la parte posterior del espejo primera para cambiar su ángulo el rayo golpea más en el medio el segundo espejo y prueba otra vez.
- Hacia el pórtico del espejo la posición delantera, medida desde el primer espejo que irá.
- El láser de una vez el fuego.

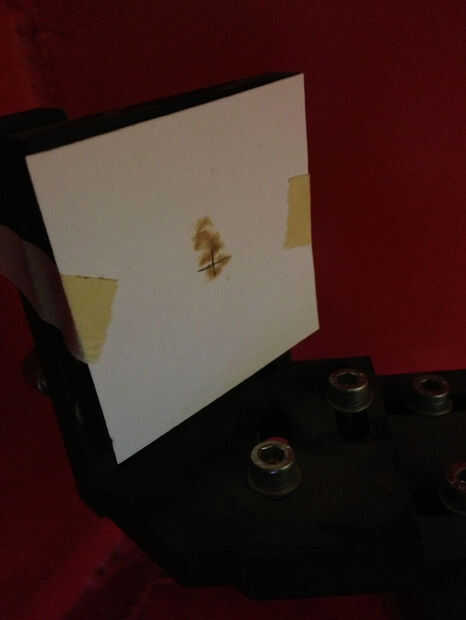

- Observar el papel. Debe haber un segundo punto, o posiblemente si el espejo es perfectamente alineada y limpia, el primer punto es más grande o más oscuro (esto es raro).
- Ajustar los tornillos en la parte posterior del espejo primera prueba como vas, hasta el punto del rayo láser es muy próxima a centrada en la parte delantera y traseras posiciones. Esto puede tomar otro pedazo de papel o dos.

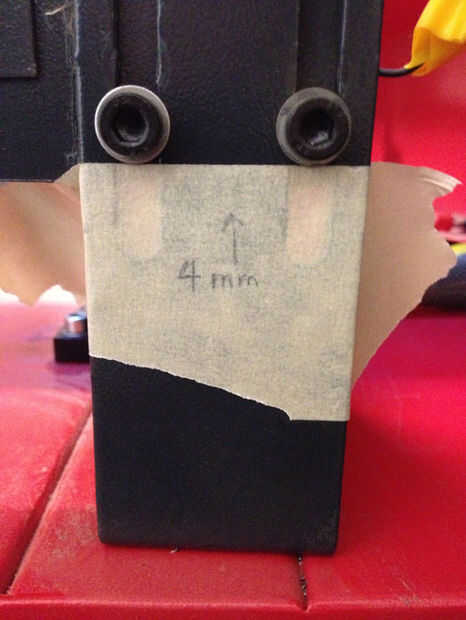

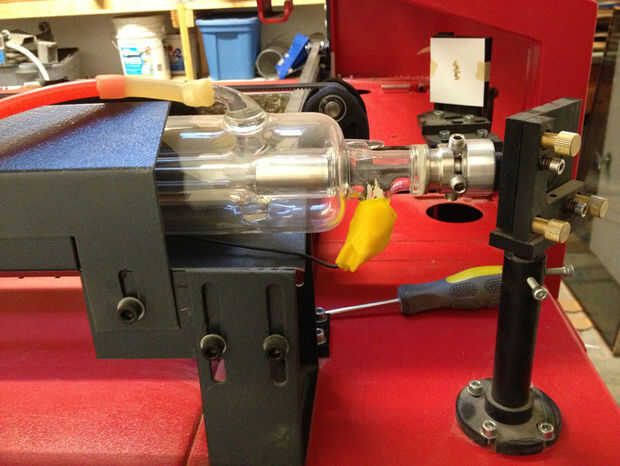

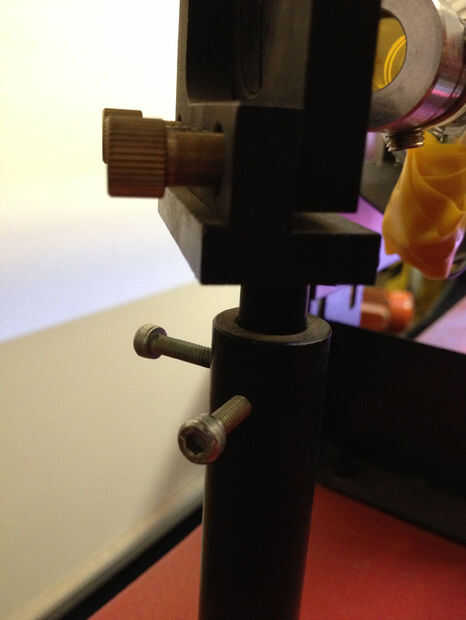

Usted puede encontrar que usted necesita ajustar la altura del láser, si los tornillos en el espejo no tienen suficiente juego para conseguir el punto del haz centrado verticalmente.
