Paso 3: Alinee el segundo espejo
La segunda alineación de espejo es básicamente igual que el primero, sólo tienes que mover el tercer espejo para probar su enfoque, y que tienes que hacer este proceso con el segundo espejo en la posición trasera y en la posición delantera.

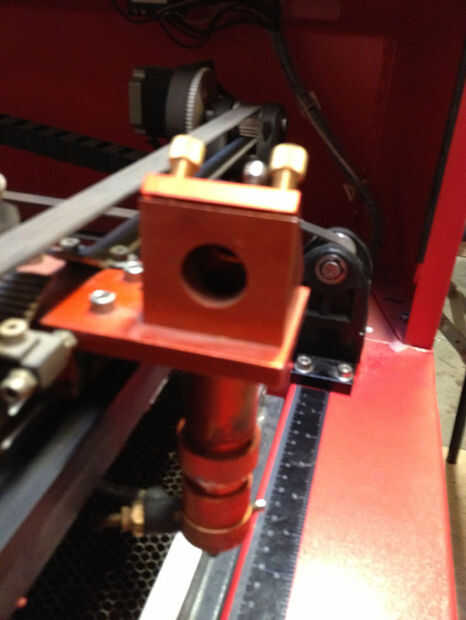

El tercer espejo está en la cabeza de corte, sobre el montaje de la lente y dirige el haz hacia abajo en la lente. Se mueve a lo largo del eje X del laser (todo X el carril del eje, como se señaló antes, se mueve a lo largo del eje Y).

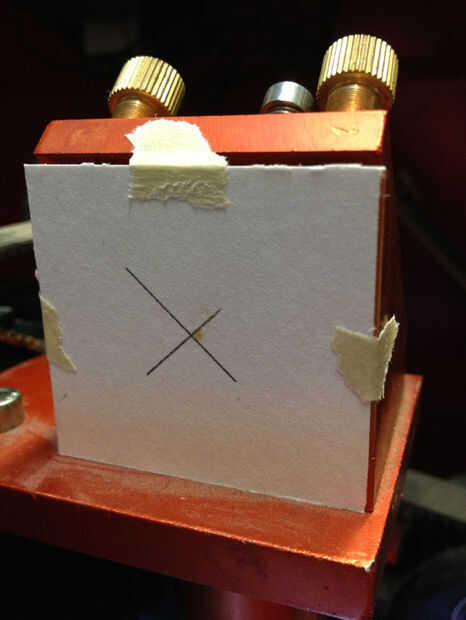

- Cinta adhesiva, un blanco de papel cuadrado de 2" con una X en el centro sobre el tercer espejo.
- Mover los ejes para el segundo espejo es en la parte trasera y el tercer espejo está en el extremo izquierdo, hasta cerca de la segunda.
- El láser por una explosión corta del fuego.

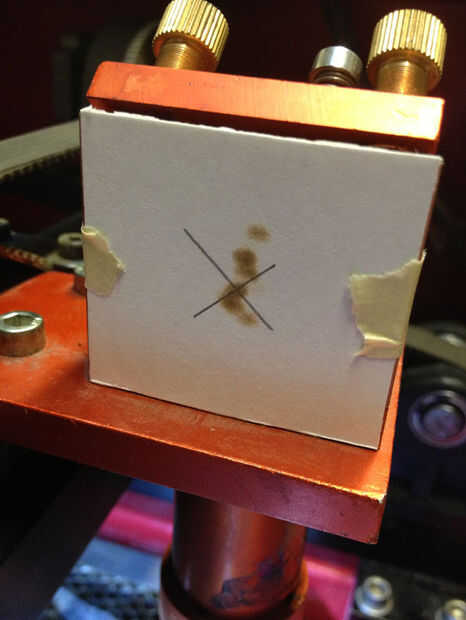

- Observar el punto y ajuste ángulo del segundo espejo según sea necesario.
- Mover el tercer espejo a la derecha y disparar el láser.
- Ajustar el segundo espejo otra vez.
- Repita con la Asamblea entera de espejo en la parte delantera de la unidad.
- Mover la Asamblea nuevamente y verifique la posición posterior. Que tenga que hacer un ajuste de compromiso tal que está centrada la posición media de punto láser, pero las posiciones de la esquina pueden ser de algo. Siempre y cuando la viga golpea la lente más o menos en el medio, debe ser capaz de concentrarse.
