Paso 4: Alinee tercer espejo

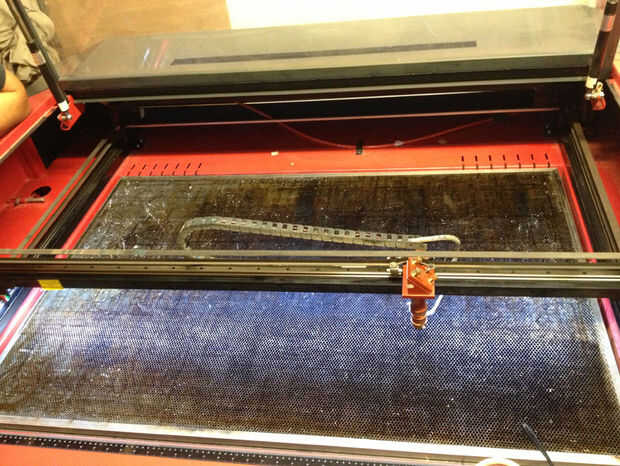

El tercer espejo el rayo láser dobla hacia abajo así que pase a través de la lente y golpear el material a cortar. Si no golpea la lente lo suficientemente cerca para el centro de que la viga se desvía hacia un lado y los cortes no serán enfocados o precisa.

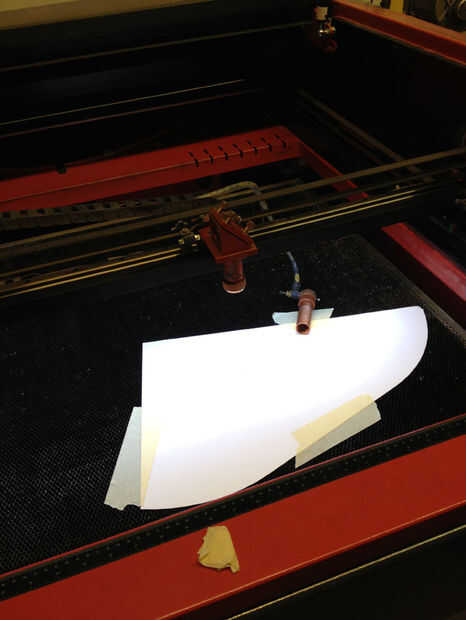

- Primera cinta de una pieza de papel grueso a la cama láser para hacer un blanco para la viga

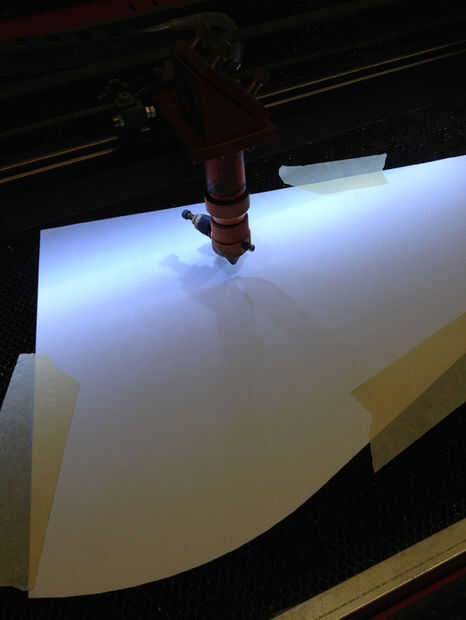

- Subir la cama (el eje Z) para que el montaje de la lente está casi tocando el papel y dibuje un círculo alrededor de la punta del porta lentes en el papel
- Bajar la cama de varias pulgadas de espacio

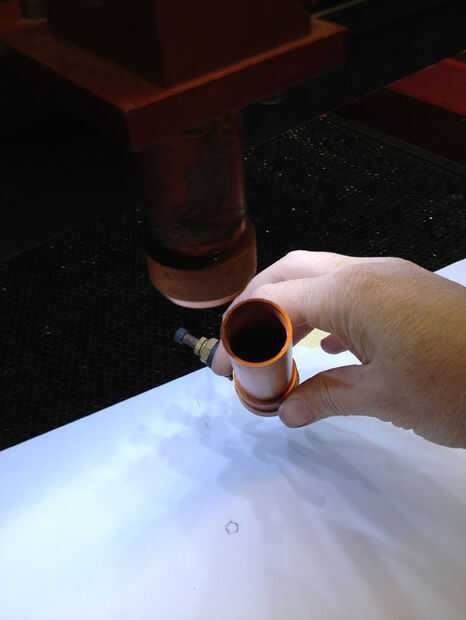

- Retire el conjunto de la lente con el accesorio del ventilador y ponerlo a un lado en la cama (no necesita desconectar el soplador)

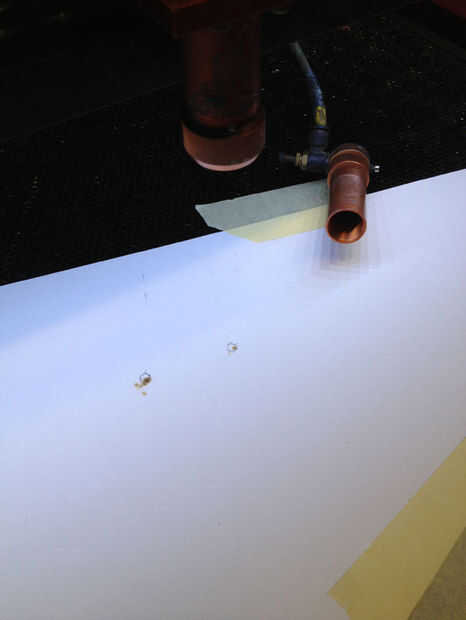

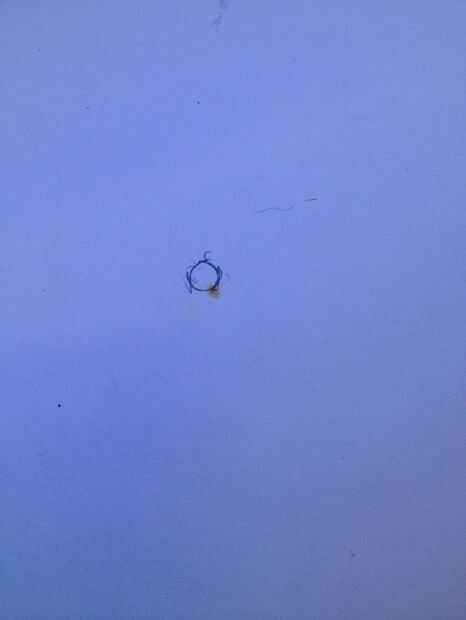

- El láser de una vez el fuego. El rayo desenfocado debe marcar en el papel cerca del círculo que representa la punta de la Asamblea de lente. Cuando el espejo está en ángulo correctamente, esta marca se centrarán en ese círculo, que indica que el rayo láser pasa a través del centro de la lente y enfocar directamente hacia abajo sin desviación.

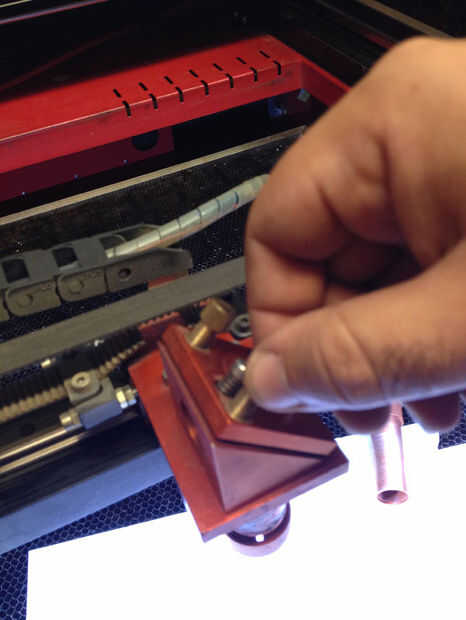

- Para ajustar el espejo, utilice los tornillos de ajuste en la parte superior de la Asamblea del pórtico principal de corte.
Repita este proceso en varios puntos en la cama para el ángulo del espejo es bueno para la cama entera. Una vez hecho esto, reemplace el montaje de la lente en el cabezal de corte y disparar el láser para verificar que el rayo se centra ahora en el centro del círculo blanco.
Cierre la cubierta posterior y quitar la cinta sobre el dispositivo de seguridad de bisagra, si es había grabado.
¡ Celebra! Era mucho trabajo.
