Paso 1: El hardware
Todo lo que necesitamos es:
- Frambuesa Pi
- Protoboard
- MCP23S17
- Algunos cables (mujer a hombre)
- LEDs y resistencias, relais o botones (lo que usted desea controlar)
- Voltímetro de

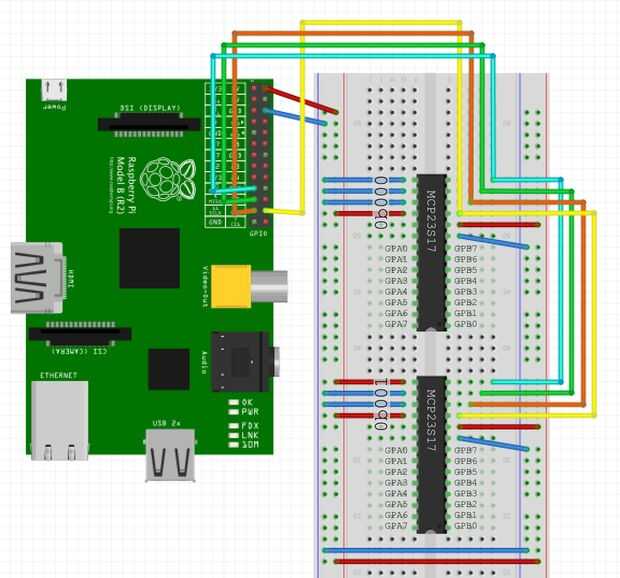

Reconocí que el MISO/MOSI así que tal vez usted tiene que cambiar si dosis pernos parece revertirse en algunos chips, no funciona. La ~ RESET tiene que ser + porque su negado. De lo contrario el chip no funcionará.
A0, A1 y A2 son para decodificar la dirección de la viruta, en nuestro caso su 0b000 para el primero de ellos y 0b001 para la segunda. Puede guardar este patrón hasta 0b111 de la viruta del pasado.
GPA0 a GPA7 y GPB0 a GPB7 son nuestros nuevos 16 pernos del IO cada IC.
Más información sobre el MCP23S17 y sus pins puede obtener aquí.
