Expansor de rango WiFi inalámbrico Repetidor Linksys WRE54G (4 / 6 paso)

Paso 4: realización. Parte 1

1. Tome una botella y rodar un paño de cocina hasta 3,3 adentro (84 milímetros) de diámetro.
2. rodar sobre el paño, el papel de aluminio. Hacer un par de vuelta. El más, mejor, debido a la difícil final cáscara.
3. pegar cinta sobre la lámina para la construcción
4. Tire de la botella
5. Pegue la cinta dentro del tubo de aluminio para la construcción
6. Haga una tapa de aluminio para el tubo
7. medir el interior diámetro en ambos lados del tubo.
8. calcular un valor promedio de se
9. encontrar el valor de D en la tabla: http://flakey.info/antenna/waveguide/
10. encontrar el valor apropiado ¼ Lg
11. Perfore un orificio en el tubo con esta distancia desde el lado de la cubierta
12. encontrar el valor adecuado de ¼ Lo
13. Marque en la antena de Linksis la distancia ¼ Lo en 0,2 (+ 5 mm)

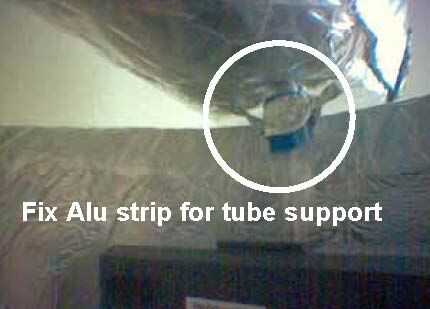

14. fijar una tira de aluminio en esta marca como se muestra en la imagen
