Paso 5: Instalación de la electrónica
En mi opinión, esta fue la parte fácil. Quería tener todo ser semipermanente en caso decido romper el proyecto (o si mi experimento un busto), y quería un pegamento no conductor, así que se establecieron en el pegamento caliente. Esto funcionó bastante bien para mis propósitos y guardaba cosas mirando (relativamente) limpio.
Destrozando el Protector:
1. Retire todos los tornillos que se puede ver
2. ir a la maldita ciudad destrozando ese chico malo, sólo asegúrese de mantener el circuito y poder cambiar en el tacto. No dude en cortar el enchufe de cobre conduce, no necesitan estos, pero deja algún alambre de soldadura para más adelante.
3. romper la conexión del interruptor de encendido/apagado, y las conexiones que van desde la placa de circuito a la salida del Enchufen y pase el cable a través del orificio en la parte posterior. (El que olvidó hacer antes).
4. resoldar el cable de alimentación a la placa de circuito y algunos a las conexiones del interruptor.
5. tenga en cuenta que usted se olvidó de cortar una ranura para el interruptor y volver al paso 3...
6. pegue el interruptor de encendido en el lugar y la soldadura de los conductores del protector contra sobrevoltajes.

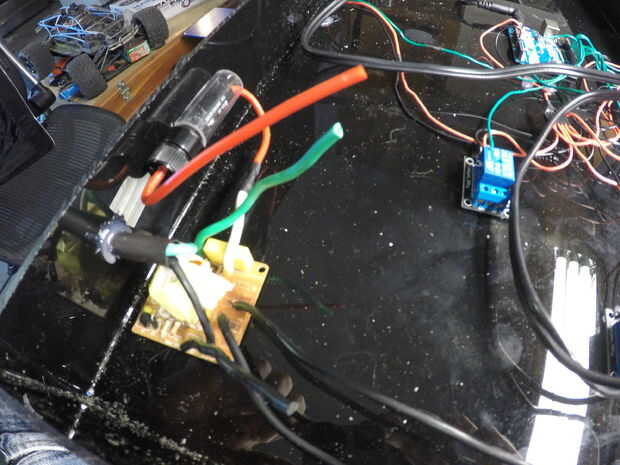

7. (opcional) decidí un fusible de alambre en mi proyecto en la posibilidad de que falla mi supresor de picos. Fui con un fusible de 10 amperios (mi otra opción en el momento era 650 miliamperios) pero ya que mi proyecto consiste en agua y sólo quiero proteger contra cortocircuitos, pensé que va a hacer.

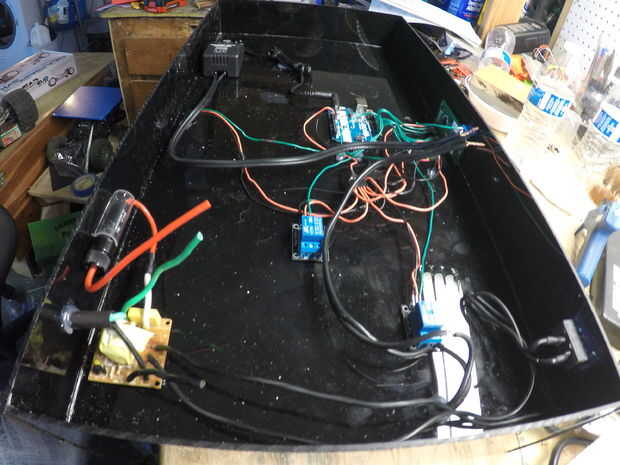

Colocar el resto:

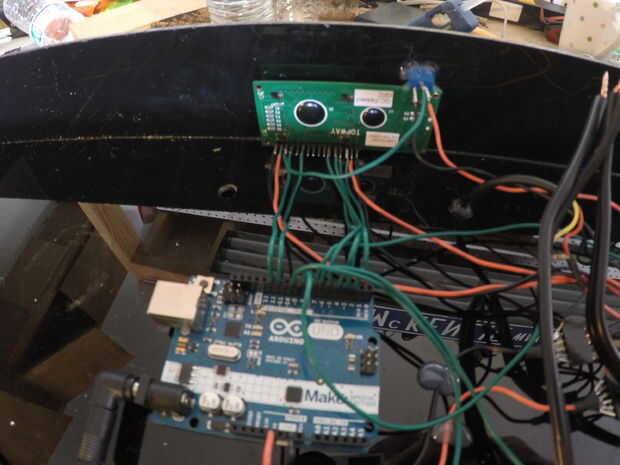

Esto es realmente suya. Hay un montón de espacio en la parte inferior, mi única recomendación es que se intenta mantener los cables lleva 110v de los cables de señal para el Arduino lo más posible, ya que tienen potencial para causar interferencia y lecturas falsas.
