Paso 6: La conexión todo!

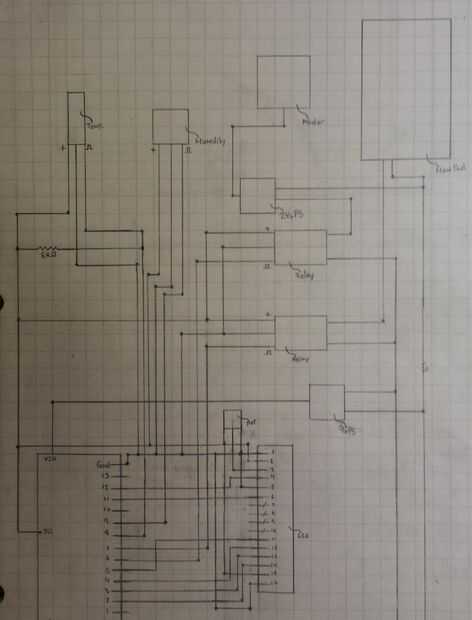

He intentado hacer un esquema que era posible seguir, pero una vez más, estudiante de ingeniería de primer año ... Voy a hacer mi mejor para explicar todo. Para tratar de mantener las cosas tan limpias como sea posible, opté por hacer un cable de salida de 5v y tierra conexiones a Arduino. Para ello, había doblado los pines juntos en un encabezado de 6 pines y soldar una longitud de cable de núcleo sólido hasta el final.
Almohadilla del calentador:
1. con el cable de corriente a través del orificio hacia la parte superior, separar el cable de alimentación en dos cables y cortar un cable justo el tiempo suficiente para llegar a normalmente abierto (NO) conexión de un relé. Al final de la tira y realizar la conexión.
2. con la longitud restante del alambre, el gancho el centro de contacto en el relé.
Generador de niebla:
1. soldar algunos cables en las clavijas del inversor, repetición de arriba.
Alimentación de Arduino:
1. éste es fácil, solo soldar algunos cables extra a los dientes en un convertidor de DC 9v. Asegúrese de que su punta de energía es centro positivo para no freir tu Arduino.
Dar poder!:
1. OK, tal vez no poder que todavía, pero la soldadura de los extremos, ninguno de los componentes no están polarizado, así que no importa su orientación.
Conexiones para el Arduino:

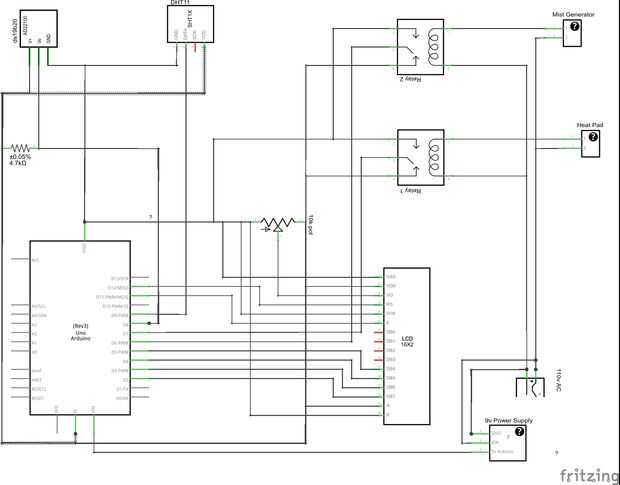

Estoy esperando mi esquema tiene sentido y esta sección es redundante, pero estoy poniendo aquí de todos modos... Mayoría de los componentes conectada a la Arduino está claramente marcada con 5v, tierra y señal de pins, así que no pierdo mucho tiempo diciendo que conecte a tierra y tal, pero vamos a detallar que cada pin de señal está conectado Arduino. La gran excepción es la pantalla LCD, sus pasadores no están etiquetados de 1-16, así que voy a entrar en las conexiones de masa y 5v.
Temperatura: Pin 8
* 5v y señales deben cortocircuitarse con una resistencia de pull-up k 4.7.
Humedad: PIN 9
Relé 1 (niebla): PIN 6
Relé 2 (calor): PIN 7
LCD:
LCD 1: suelo
Pantalla LCD 2: 5v
LCD 3: Pasador central potenciómetro
* El potenciómetro de otros pernos son 5v y tierra, no importa que es que.
LCD 4: Pin 12
LCD 5: tierra
Pantalla LCD 6 Pin 11
LCD 7-10: no utilizado
LCD 11: Pin 5
LCD 12: Perno 4
LCD 13 Pin 3
LCD 14: Pin 2
Conexiones opcionales para iluminación trasera:
LCD 15: 5v
LCD 16: tierra
