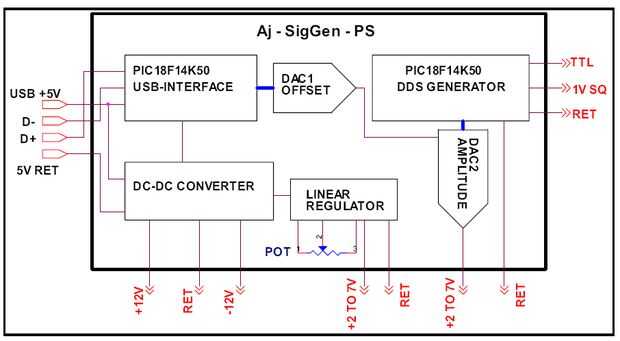

Paso 2: Bloque diagrama esquemático y descripción de la función de generador de señal y fuente de alimentación
Dos PIC18F14K50 microcontroladores se utilizan para proporcionar la funcionalidad de la unidad.
El primer microcontrolador PIC implementa las siguientes funciones:
• Se comunica con la PC del anfitrión para la enumeración como un USB a dispositivo UART
• Configura la unidad como un dispositivo de 500mA
• Enciende la alimentación para el convertidor DC-DC
• Proporciona la unidad de conexión de onda cuadrada para el convertidor DC-DC
• Actúa como una interfaz de comunicación USB al segundo PIC
Proporciona la referencia de amplitud para DAC2
• Proporciona la palabra digital para DAC1 dando el valor de desplazamiento.
El segundo microcontrolador PIC implementa las restantes funciones DDS
• Generación de señal de síntesis Digital directa (DDS)
• Pecado / palabra triángulo salida DAC2
• TTL y 1 V cuadrado salida referencia
El convertidor DC-DC es un conducido 1W, 5 v a ± 12V funcionando a 100 kHz. La salida de + 12 V se alimenta a un regulador lineal para proporcionar una variable de 2 a 7 V salida controlada por un potenciómetro variable.
El convertidor DC-DC proporciona la protección completa al host puerto USB del PC como sus salidas son cortocircuito y límite de corriente de protección.
El circuito bajo prueba puede ser aparejado para arriba en un protoboard estándar y alimentado desde las tomas de corriente proporcionadas.
