Experimentos análogos en cualquier (4 / 5 paso)

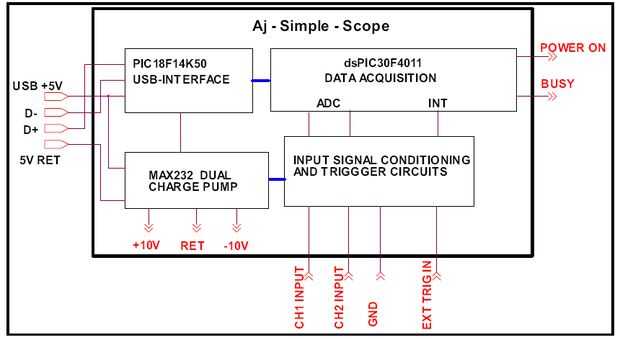

Paso 4: Bloque diagrama esquemático y descripción del funcionamiento de la unidad de alcance Simple

Para facilitar la portabilidad de la unidad es alimentada y controlada desde el puerto USB de un PC.

Un PIC18F14K50 y dsPIC30F4011 microcontroladores se utilizan para proporcionar la funcionalidad de la unidad.

El primer microcontrolador PIC implementa las siguientes funciones:

• Se comunica con la PC del anfitrión para la enumeración como un USB a dispositivo UART

• Configura la unidad como un dispositivo de 200mA

• Enciende la alimentación para el convertidor DC-DC

• Actúa como una interfaz de comunicación USB al segundo PIC

El segundo microcontrolador PIC implementa las principales funciones de osciloscopio

• Análogo a la conversión Digital de la señal CH1 y CH2 acondicionado entradas a las tasas de muestreo requeridos

• Gatillo interrumpir la manipulación

• Responde a los comandos serie de PIC1 y enviar de nuevo los datos adquiridos.

• Una señal de ocupado también se genera

Los circuitos de bomba de doble carga del MAX232 se utilizan como un convertidor DC-DC para proporcionar un nominal ± 10V a todos los circuitos analógicos.
