Experimentos de Arduino (Supersize Instructable) (5 / 14 paso)

Paso 5: Habilidad nivel: intermedio. (1)

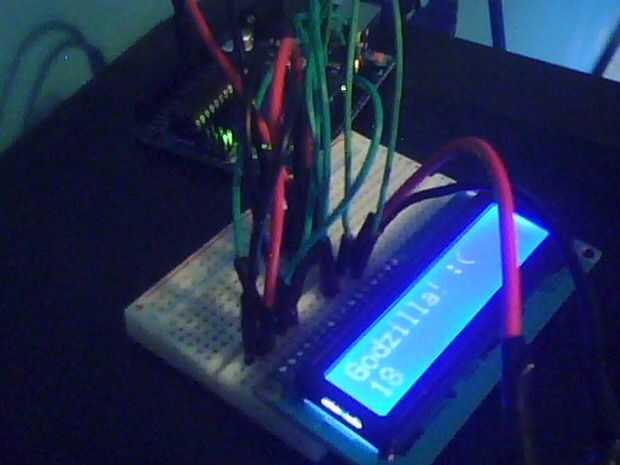

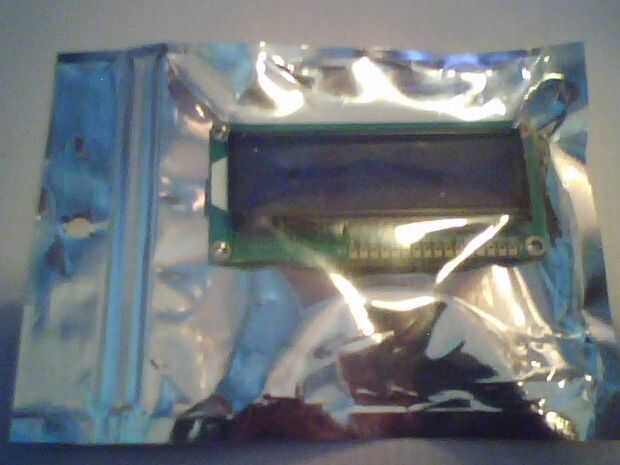

• Configuración de pantalla de LCD (MONITOR SERIAL externo) Muchas aplicaciones para tener tu propia pantalla automática desplazamiento mensajes para advertir a la gente de las áreas por ejemplo, utilizarlo como un monitor serie para leer datos outputted (detección de movimiento) es perfecto para ello, aquí se aprendió mensajes básicos y desplazamiento de la pantalla LCD, un montón de cableado se requiere aquí así como un potenciómetro para el ajuste del contraste de la pantalla para que pueda ver claramente el mensaje que tiene pre establecido en el microcontrolador.

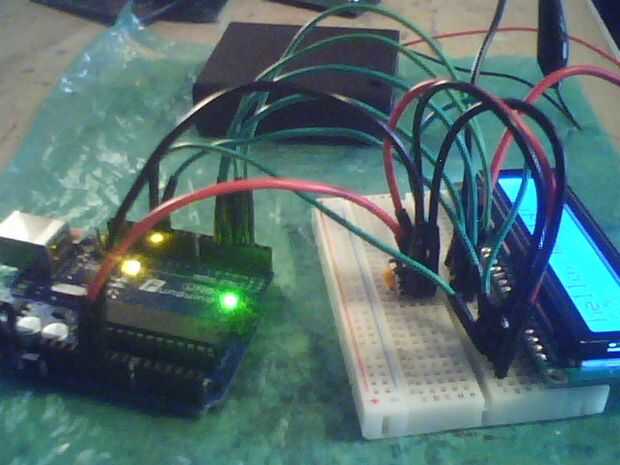

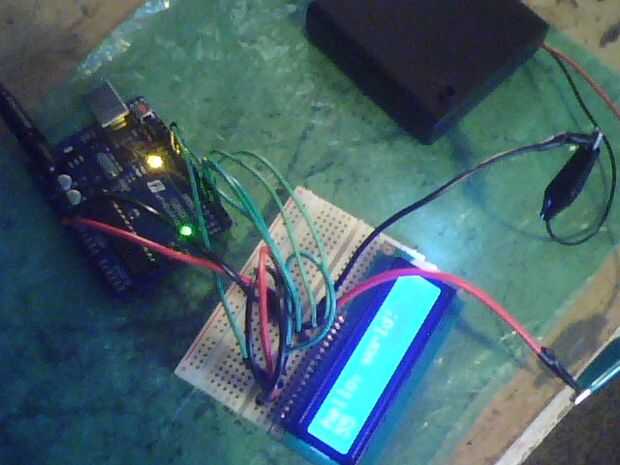

• Conexión de la pantalla puede ser algo molesto pero hará la caída en él después de un par de trys con múltiples placas arduino, será fácil establecer hasta sabes configurar un potenciómetro por ahora haber usado uno para controlar el servo antes de utilizar este enlace para una instrucciones de Arduino para conexión de la pantalla.

http://arduino.cc/en/Tutorial/LiquidCrystal , por favor descargue la librería de cristal líquido del sitio también, se necesita para ejecutar el código que permite que la pantalla LCD... por ahora ya sabes cómo extraer un archivo zip y pasar su contenido a la carpeta de ejemplos/cuaderno de bocetos de su ubicación de IDE, si tienes algún problema hay un montón de contenido en línea y guías sobre cómo conectar y enlazar la pantalla LCD, también una interfaz de registro de cambio de 3 hilos puede crearse con el registro de desplazamiento de 8 bits herramientas correctas soldador prefboard jumper cables , y pins de encabezado adicional de hombre o mujer que pueden salvar de una PC vieja con algunos equipos de soldadura hay unos instructables en esta búsqueda sólo para monitor LCD y eventualmente encontrarás una pareja que le muestre cómo hacerlo así como se van a ahorrar pines, al precio más codificación, comprar un tablero más grande (mega) o usar un escudo de prototipos con una gran cantidad de costumbre soldado/soldado extra de arduino pines de entrada y los pernos de la energía , tierra etc.

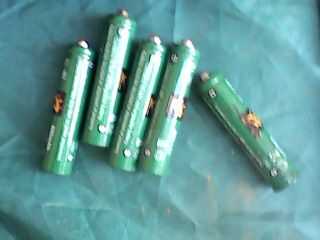

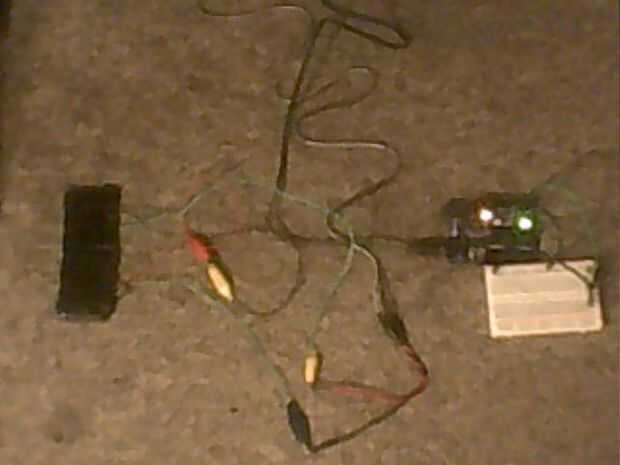

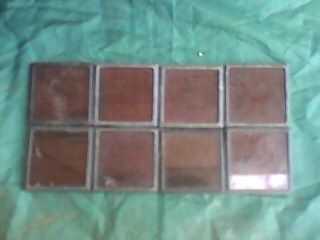

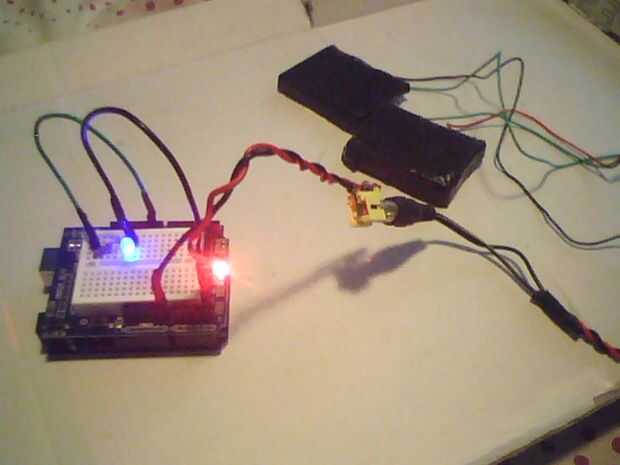

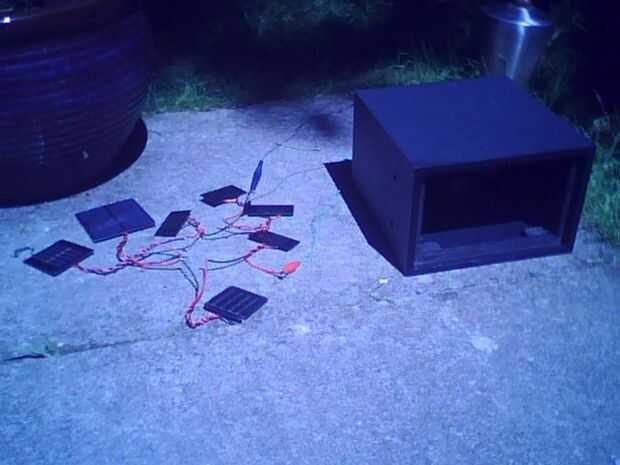

• Paneles de construcción uso bricolaje instalación de energía SOLAR (necesario para bajar su consumo de energía y la alimentación externa de proyectos) unos y reciclado viejo roto luces solares para ganar incluso más que extra de carga de corriente de bits, utilice alta eficiencia paneles temporal vivienda o suelta como se muestra en las imágenes, cargan unas baterías 3, 3V batería de uso, cuando se conecta a un componente que requiere más x2 enlace batterys en de la fuente de serie un 6.6volts agradable de energía tan sólo x2 viejo reciclado teléfono móvil batería puede alimentar un uno para en mi experiencia un total de aproximadamente 1/2 hora con aplicaciones de baja potencia, temperatura y componentes externos aumentará la carga y consumo de la energía fotónica almacenada por lo que usando un módulo con un circuito como se muestra (no aconsejado) como la potencia extra la Junta tendrá pondrá un drenaje más grande en el circuito siempre utilizar menos piezas si es posible y siempre usar el valor correcto de resistencia para no perder o perder su energía solar (siendo verde siempre recomendable donde puede ser empleado y utilizar con eficacia)
• DHT11 (temperatura y Sensor de humedad) Tiene muchos usos fabricación de sensores de ultrasonido más precisos comparando la densidad del aire a través de medición de temperatura/humedad, como ambos efecto cómo se calcula la velocidad del sonido, de datos y monitoreo ambiental sistemas utilizando un "Data Logger" para almacenar todas las variaciones de temperatura, en robótica usos múltiples pueden ser emplean tanto de arriba para empezar, también es bueno para medir cuán caliente batería y partes durante el uso , para que pueda trabajar el entorno óptimo su robot trabaja en probablemente funcionan mejor en una temperatura más baja como componentes caliente se enfriarán más rápido, sin embargo batería puede suministrar menos energía entonces de normal a muy bajas temperaturas... Fácil de configurar las conexiones de sólo 3 5v y gnd, seguido por el perno de la señal a "analógico 4" que se mide su valor de entrada para discernir su temperatura y humedad... Ninguna biblioteca sólo necesita guardar el código en un dibujo nuevo y asígnele el nombre DHT11, ___ después de esta línea de código / * DHT11 código de ejemplo de bosquejo para la lectura del sensor sin demora en su programa!

  Ejemplo de código por: Nick Athanasoulas Date: 27/05/2012 función: Lee el sensor cada 2 segundos sin demoras. El usuario también puede utilizar los valores de temperatura y humedad directamente como un entero y una comparación con otros valores sin hacer nuevos arreglos de discos. * / #define DHT11_PIN 4 / / ADC0 definir el Pin analógico conectado al Sensor DHT11 int temp1 [3]; Temp1, temp2, hum1 y hum2 son los valores de entero final que vas a utilizar en el programa. temp2 int [3]; Actualiza cada 2 segundos. hum1 int [3]; int hum2 [3];

  byte read_dht11_dat() {bytes me = 0; resultado byte = 0; para (i = 0; me < 8; i ++) {}

  mientras (! () PINC & _BV(DHT11_PIN))); Espere delayMicroseconds(30) 50us;

  Si (resultado PINC & _BV(DHT11_PIN)) | = (1 < <(7-i)); mientras que ((PINC & _BV(DHT11_PIN))); Espere el final '1'

  } Devuelve resultado; }

  dht11delay_previousMillis largo = 0; almacenará la última vez LED fue actualizado dht11delay_interval largo = 1000; dht11delay_interval en el cual a parpadear (milisegundos)

  void setup() {DDRC | = _BV(DHT11_PIN); PORTC | = _BV(DHT11_PIN);

  Serial.Begin(9600); Serial.println ("DHT11 sin demora"); Serial.println ("ejemplo de código por: Nick Athanasoulas"); Serial.println("Ready"); Delay(1000); }

  void loop() {}

  unsigned dht11delay_currentMillis largo = millis();

  Si (dht11delay_currentMillis - dht11delay_previousMillis > dht11delay_interval) {/ / guardar la última vez que titilaba el LED dht11delay_previousMillis = dht11delay_currentMillis; byte dht11_dat [5]; dht11_in byte, byte i; / / comenzar la condición / / 1. desplegable entrada-salida pin de 18ms PORTC & = ~ _BV(DHT11_PIN); delay(18); PORTC | = _BV(DHT11_PIN); delayMicroseconds(40);

  DDRC & = ~ _BV(DHT11_PIN); delayMicroseconds(40);

  dht11_in = PINC & _BV(DHT11_PIN);

  if(dht11_in) {Serial.println ("dht11 Inicio condición 1 no cumple"); vuelta;} delayMicroseconds(80);

  dht11_in = PINC & _BV(DHT11_PIN);

  if(!dht11_in) {Serial.println ("dht11 Inicio condición 2 no"); vuelta;} delayMicroseconds(80); ahora listo para la recepción de datos para (i = 0; i < 5; i ++) dht11_dat [i] = read_dht11_dat();

  DDRC | = _BV(DHT11_PIN); PORTC | = _BV(DHT11_PIN);

  byte dht11_check_sum = dht11_dat [0] + dht11_dat [1] + dht11_dat [2] + dht11_dat [3]; Compruebe check_sum si (dht11_dat [4]! = dht11_check_sum) {Serial.println ("DHT11 checksum error");}

  temp1 [0] = dht11_dat [2]; temp2 [0] = dht11_dat [3]; Serial.Print ("temperatura:"); Serial.Print(temp1[0]); Serial.Print("."); Serial.Print(temp2[0]); Serial.Print ("C"); Serial.Print(""); hum1 [0] = dht11_dat [0]; hum2 [0] = dht11_dat [1]; Serial.Print ("humedad:"); Serial.Print(hum1[0]); Serial.Print("."); Serial.Print(hum2[0]); Serial.println("%");

  }} / / FIN DEL CÓDIGO.
