Explicar afecto para su San Valentín con chocolates, LEDs, Attiny13 y Arduino IDE (3 / 6 paso)

Paso 3: Construcción - alambre ATtiny13 MCU, shake sensor y batería

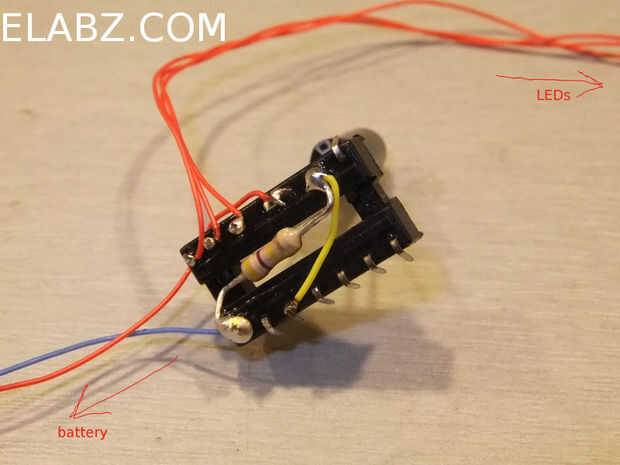

El resto del circuito se construye en el zócalo de 14 pines del IC que es un portador muy conveniente para el MCU ATtiny13 así como el resto de los componentes. Va a ser es un poco más fácil de ver la posición del interruptor de inclinación de la bola en la foto en la página siguiente paso pero es suficiente decir aquí que yo he soldado pie derecho en el zócalo de la MCU en los dos contactos sin usar en un lado de la toma. Aunque tomas no están diseñadas para soldar de la parte superior, con buena cantidad de fundente soldar muy bien.

Además del interruptor de inclinación de la bola, el otro componente que soldado al circuito es el 470 K ohmios pull-up resistor, así hay espacio para todo lo ha no todas que hacinados.

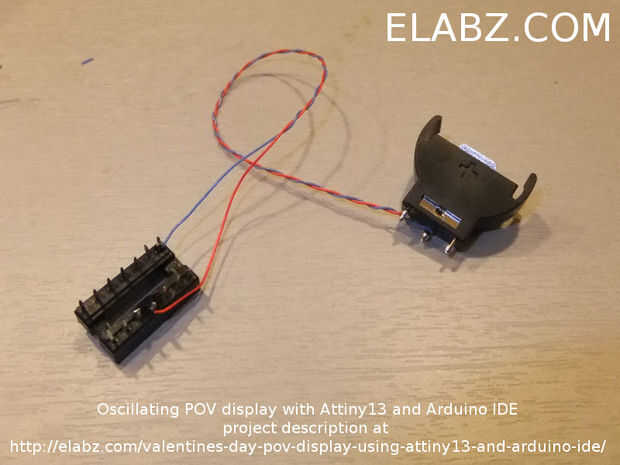

Tenga cuidado con la polaridad de los cables de la batería. Por esta razón usé color diferente al resto de los cables rojos en este proyecto - el cable azul aquí significa conexión a la terminal negativa de la batería. El soporte de la batería usé tiene negativo y lados positivos claramente marcados, seguir así que a través del zócalo del IC - inversión de polaridad sería bastante malo.

No suelde el MCU en - necesitamos programar primero! Hasta que se inserta el Attiny13 programada en el circuito, no inserte la batería en su soporte tampoco.
