Paso 5: Construcción-Coloque las piezas en su lugar y pegarlos en

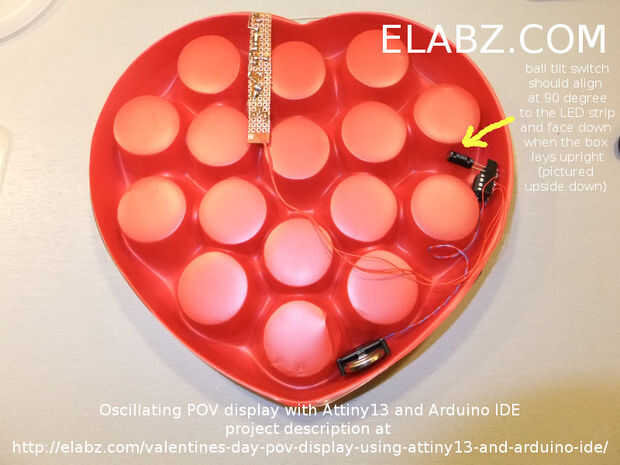

Espero que la imagen de abajo es bastante autoexplicativa, pero básicamente todo lo que necesitas hacer es voltear el inserto plástico boca abajo, coloque la tira de LED en el valle que le has tomado el contorno de la anterior para que cada LED termina tocando el plástico del inserto. Luego coloque cada uno de los dos restantes módulos independientes que componen el circuito completo - soporte de la batería con la batería - y el zócalo del IC con MCU en cualquier grieta que sea lo suficientemente grande como para recibirlos.
Utilizar pistola de palo de pegamento de baja temperatura para pegar las piezas en sus lugares. Baja temperatura para no derretir el plástico por debajo. Aconsejaría por obvias razones tener cuidado con no pegar cierre la batería (en caso de que tener que cambiar a pesar de va a durar varios meses) y también dejando el MCUfree para salir de la toma en caso de que para volver a desplegar en el futuro. En cuanto al resto de piezas, uso como pegamento mucho como tus deseos de corazón de amontonamiento en cuenta por supuesto el relleno tiene que ir en la caja que debe cerrar cuando haya terminado - así que no hay trozos muy grandes de pegamento por favor :)
Una nota especial importante en el posicionamiento del interruptor de la bola de inclinación.
La duración de la batería de este circuito depende mucho el MCU de ir a dormir después de que ya no detecta ningún movimiento durante más de 5 segundos. Para el interruptor de la bola debe dejar cambiando su estado ON/OFF. En otras palabras, la bola tiene que venir a descansar. Esto sucederá sin importar que posición parado en - en o desactivar, pero consideran que si detiene en la posición ON, hay corriente que fluye de la terminal de 3V positivo al terminal negativo a través de la resistencia limitadora actual de 470 K ohmios. Por supuesto que es un pobre mA 6,3 pero ten en cuenta que se desperdicia innecesariamente y el MCU sí mismo incluso menos - 2µA. En otras palabras, en el interés de prolongar la vida de la batería que usted quiere la bola para parar en el OFF posición - es decir, el balón tiene que rodar hacia abajo en la parte superior del cilindro, de los conductores de switch'es. Puede ser un poco difícil de ver en la foto pero el interruptor es ligeramente hacia arriba, y por supuesto, cuando levante el lado derecho de inserción, se enfrentará a-que es lo que necesitamos para mantenerlo siempre en cuando no en uso (y puesta sobre la superficie nivelada plana).
Todavía otra nota en la pelota posición - las moscas de la bola hacia adelante y hacia atrás cuando usted sacude la caja, por lo que tiene que colocarse de modo que se enciende en posición de oscilación a la derecha del interruptor. Por lo tanto, es muy importante que se enfrenta a la izquierda cuando el inserto es boca abajo (como en la imagen). Si modificas el diseño y sus partes se enfrentan a una forma diferente, no olvide también cambiar la posición del sensor.
