Paso 1: Montaje y cableado
Dependiendo de si tienes un LSM303 completamente montado, que tenga a soldar una franja de cabecera al sensor. Cada pin debe soldarse para lograr una buena conexión eléctrica. Si la soldadura no es algo tiene mucho experiencia, revisa este tutorial (https://learn.adafruit.com/adafruit-guide-excellen...) de Adafruit.
El sensor de LSM303 debe colocarse a distancia comprobado de todos los otros rastros de metal o imanes. Si no es así, esto puede causar disturbios en las lecturas y se producirán errores. Por esta razón debe usar cables de cierta longitud como un tampón para mantener el sensor a una distancia segura.
Si su proyecto con el LSM303 depende mucho de la rotación alrededor de su propio eje, sería una buena idea de conseguir sus manos en un anillo de deslizamiento por lo que el cableado no obtener todo torcido.

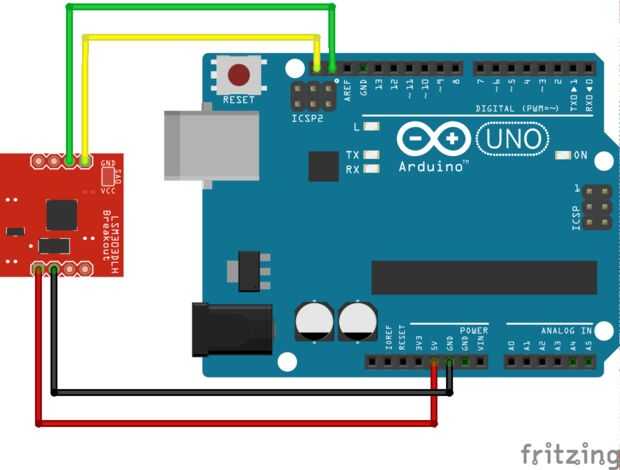

El LSM303 es fácil de conectar a tu arduino, ya que sólo requiere de cuatro cables. GND a GND, VIN a 5v (o 3.3v, dependiendo de lo que tenemos disponible, SDA SDA y SCL a SCL. Y recuerda – cables de largo.
