Paso 1: Construir el circuito oscilador en la placa de prototipado
En este proyecto usaremos la placa de prototipos Circuitscribe para crear un oscilador de audio basado en simple inversor y control con los elementos de los kits de Circuitscribe. El CD40106 Hex Schmitt inversor es un chip impresionante para el nuevo estudiante de electrónica. Cuenta con seis inversores independientes. Un inversor es una puerta lógica digital. Detecta si la entrada es alta (on) o baja (off). Si el inversor detecta una señal alta de entrada produce una salida baja. Si detecta una entrada da un alto rendimiento. Invierte el estado de la señal. Agregando un capacitor y un resistor para el inversor, puede ser hecho para oscilar, o alta y baja una y otra vez.
El tiempo toma para encender y apagado se llama la tasa y está determinado por los valores del condensador y resistor usado. Cada pulso o encendido y apagado ciclo, producirá un clic audible si la salida se alimenta a un amplificador y el altavoz. A muy altas velocidades el circuito oscilador produce un sonido audible. Como la tasa se obtiene más rápido, los clicks Obtén más y más hasta que producen un zumbido que se convierte en un tono. En estos tipo de velocidades se llama frecuencia. Percibimos las diferencias en la frecuencia como notas musicales. En el rango audible de frecuencia se llama tono. C de media, la nota en un piano, tiene una frecuencia de 261.625565 hercios. Hertz es la unidad utilizada para medir la frecuencia y representa el número de pulsos por segundo. Esto significa que un oscilador tiene que girar y 261 veces cada segundo para producir una media C. Cambiando la resistencia en el circuito oscilador es posible crear campos variables con el tiempo, o como los tipos científicos profesionales lo llaman, 'música'.

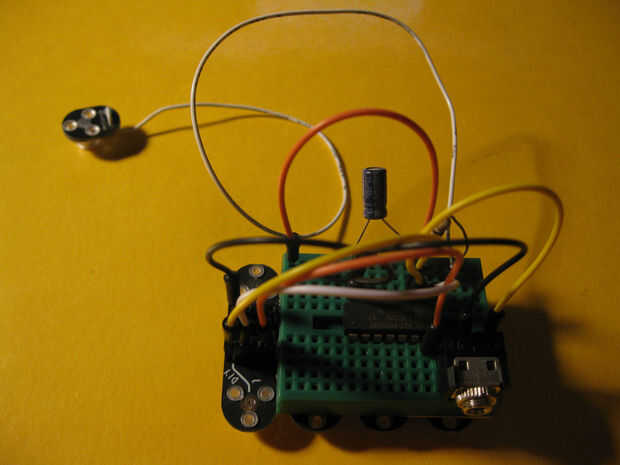

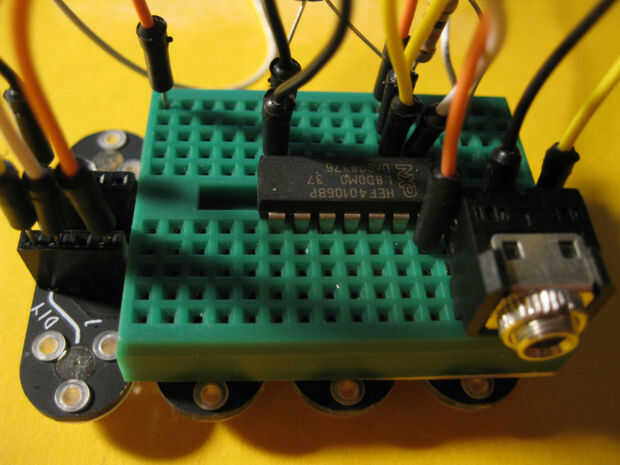

Ver las fotos de arriba para más detalles y estudiar el diagrama del circuito para ver cómo el inversor oscilador obras basadas en, luego ir al siguiente paso para ver cómo controlar el oscilador con los componentes Circuitscribe.
