Paso 4: Enchufar y atasco hacia fuera
Ahora es el momento de la verdad - ¿qué es sonido tienen? Sinceramente la clase de 'murmullo'. Suena un poco cruda la naturaleza encendido/apagado de la señal digital producida por el oscilador. Hay un montón de opciones para modular y la forma de onda de wasic de filtro y podrían pasar años aprendiendo cómo síntesis funciona. Por ahora vamos a ver en dos de los efectos más fácil crear-la puerta y el LFO.

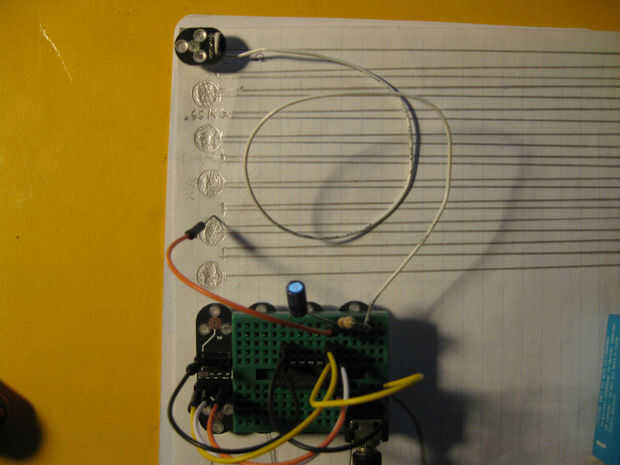

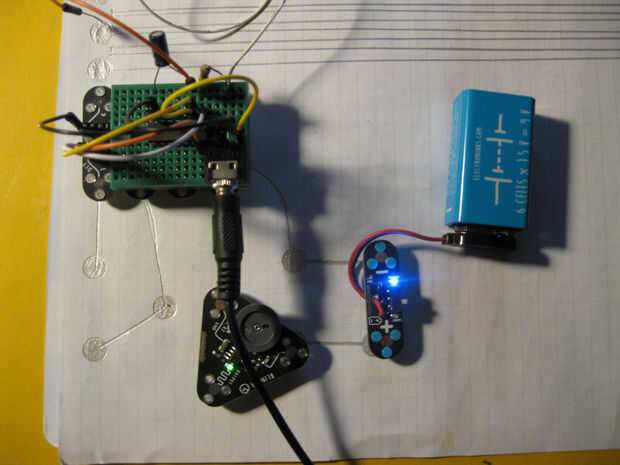

Girando el tablero de luz intermitente, dos efectos son posibles. Por funcionando salida de luz intermitente en el Vin del oscilador, que causa el oscilador encender y apaga rítmicamente como fuente de voltaje va encendido y apagado por consiguiente. Este efecto se llama a una puerta. Si se gira el tablero de luz intermitente para que el voltaje positivo de entrada desemboca en la luz intermitente y tierra de la luz intermitente se conecta a la entrada de oscilador, provoca una caída de tensión cuando la luz intermitente. Esto hace que la tensión en el oscilador que fluctúa rítmicamente. En lugar de dar vuelta encendido y apagado como la puerta, produce un parece, efecto de alarma consta de dos campos diferentes. Mientras que este efecto es más pronunciado cuando se conduce un oscilador de voltaje controlado o VCO, todavía tiene un efecto interesante en la salida del 40106. Esto se llama un oscilador de baja frecuencia o LFO.
El potenciómetro está ahí para cambiar el tono. El tono puede iniciar alto hacia izquierda y caer como girar en sentido horario o iniciar bajos y más altos dependiendo de cómo se gira el potenciómetro. Jugando con el cableado de la olla es una buena manera de averiguar cómo funcionan. Básicamente, voltaje atraviesa en uno de los pasadores exteriores y sale de la patilla central. Hay una tira de material semi conductor similar a la tinta conductiva en el interior de la olla. Este material tiene una resistencia más alta que la tinta, lo que permite la resistencia ir desde 0 hasta varios ohmios 100 mil o más en un solo turno. Hay un contacto conectado en el eje de centro giratorio que está conectado a la patilla central del bote. Cuando se gira el eje, el punto de contacto se mueve más cerca o más lejos de otro perno conectado, la resistencia mayor o menor.
¡ Mira el video para ver cómo suena y cómo los cambios en el diseño de componentes afectan el sonido.
