Paso 16: Montaje de las barras de soporte de cámara en el marco de la
Deslice los dos Tees que acaba de hacer en los brazos de contrapeso. Insertar y pegar una longitud de 20 cm del tubo en la pierna de cada camiseta. Esto se convierte en un mango que se puede utilizar para subir y bajar la barra de soporte de cámara. NO pegar la barra de los Tees a los brazos de contrapeso.
No trate de sujetar la camiseta en el brazo de soporte contrapeso en esta etapa, porque debe colocarse para mantener centralmente la cámara sobre la platina. Y necesita hacer los ajustes más tarde.

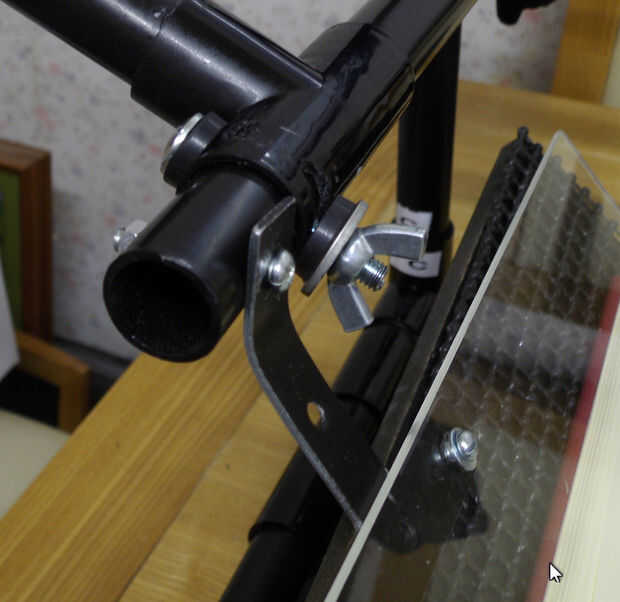

Pero después de que usted es todo para arriba y las cámaras estén posicionadas correctamente, como una última etapa de montaje de la barra de soporte de cámara, necesitará haga u agujero horizontal a través del orificio de forma oval en la camiseta y por el otro lado y usar arandelas de goma y una tuerca de mariposa para sostener firmemente en posición, como se muestra en la segunda foto
Nota sobre las fotos

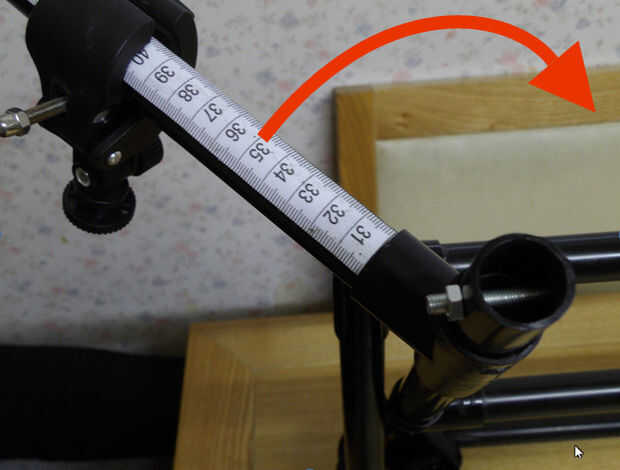

1. la escala blanca mostrada está hecha de una longitud de plástico cinta métrica utilizada para trabajo de costura, pegado a la barra de soporte de cámara. Su única función es asegurar las cámaras son igualmente distantes de la placa, pero el refinamiento de esta cinta métrica no es esencial.
2. las fotos muestran un modelo anterior del explorador, y los agujeros ovales en los Tees están en una posición diferente de las que acaba de hacer. Siguen el patrón después de la colocación del agujero oval.
