Paso 5: Realizar el apoyo de contrapeso
CONTRAPESO SOPORTE

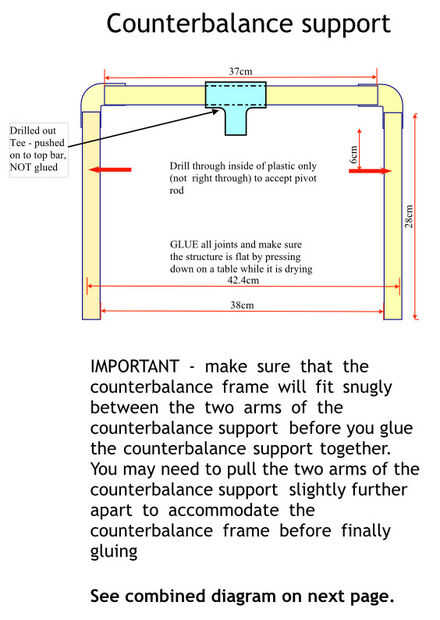

El apoyo de contrapeso (mostrado en amarillo en este diagrama) debe ser un calce a horcajadas en el marco del contrapeso (demostrado en azul claro) que usted acaba de hacer. En primer lugar, deslice uno del taladrado Tees en la barra superior. Esto se utilizará para soportar la luz. Simplemente deslice la t en la barra superior, pero no pegamento.
Montar los tubos de soporte tres contrapeso y dos codos juntos. Asegúrese de que encajan perfectamente en el armazón del contrapeso. Cuando esté seguro de que todo cabe, unir estos componentes y presione plano a una tabla para asegurar que todos son paralelo y verdadero.
DE PERFORACIÓN
A continuación perfore ambas piernas de la ayuda del contrapeso. Taladro desde el interior y sólo perforar una capa del tubo plástico. No perfore a través. La broca debe ser del mismo diámetro que la varilla de pivote de acero. Ver el diagrama de arriba.
VARILLA DE PIVOTE

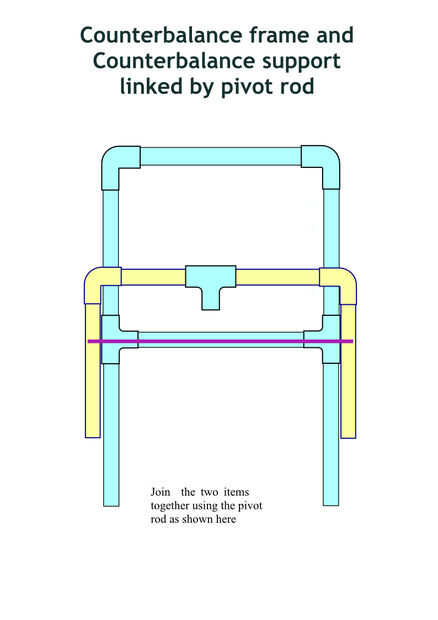

He utilizado un trozo de varilla de 5mm de acero. Pasar la varilla de pivote totalmente a través de las tes en el marco del contrapeso para dejar unos 2 cm que sobresalen en ambos extremos.
Ponga un extremo de la varilla de pivote en un lado del soporte del contrapeso y estirar la otra pierna de la ayuda de contrapeso y caigan sobre el otro extremo de la varilla de pivote, para sostener el otro extremo de la varilla.
El marco del contrapeso debe ahora mover arriba y abajo libremente en el pivote dentro de las piernas de la ayuda del contrapeso.
