Explorando el Tesla modelo S CAN Bus (3 / 9 paso)

Paso 3: Hacer la parte 2 del conector de diagnóstico Real

Permite bajar a los detalles del conector y cómo puede hacer uno por sí mismo.

Lista de partes:

Nota: Usted debe comprar los pasadores metálicos, así como el conector de plástico, ya que vienen por separado, no preguntes por qué.

Ambas partes están disponibles de Mouser y estoy seguro muchos otros electrónica minoristas. Dependiendo de lo que tienes ahí te podría también querer recoger algunos cable 22AWG trenzado mientras que compras, ya tenía algunos cables de conexión por lo que acabo de comprar el conector.

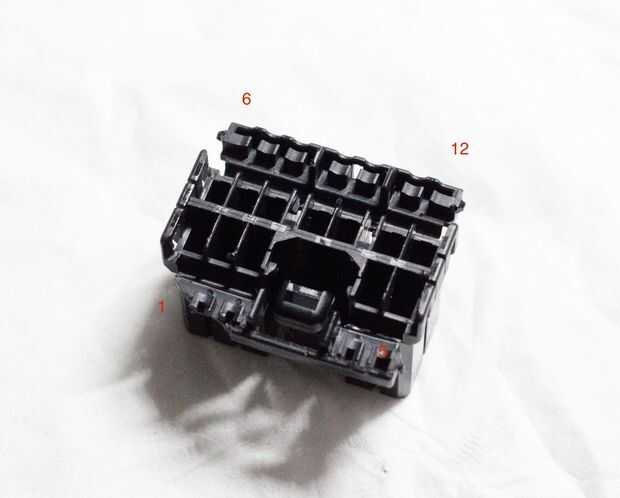

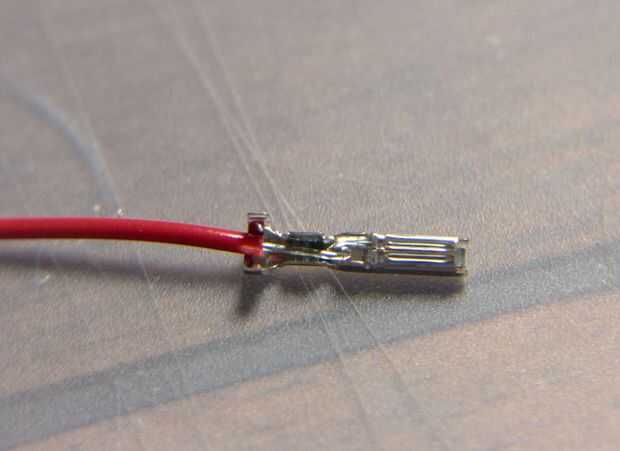

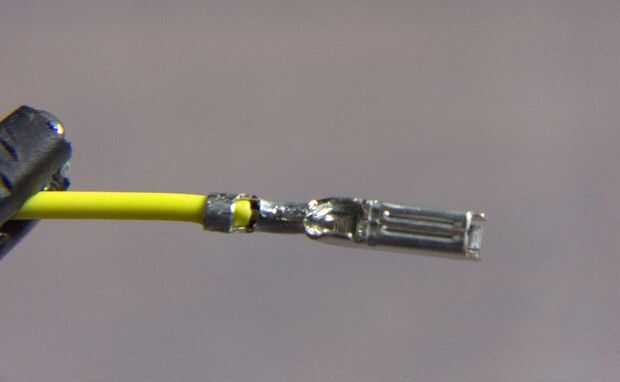

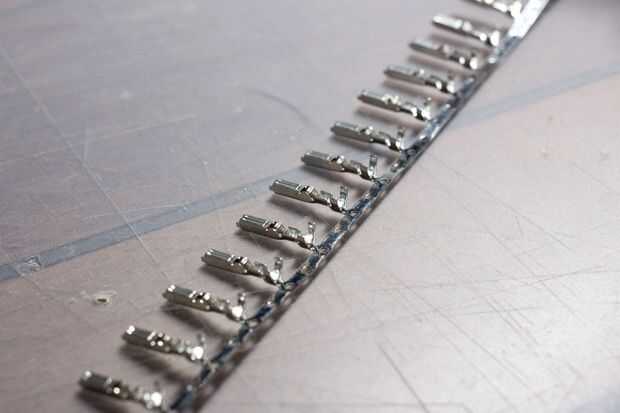

  1. Doble los cables a los conectores de metal, ver fotos 6 y 7, asegúrese de que el cable esté ajustado, si lo haces bien de que la conexión debe ser mejor que la soldadura, si eres muy paranoico que puede Agregar una gota soldadura.

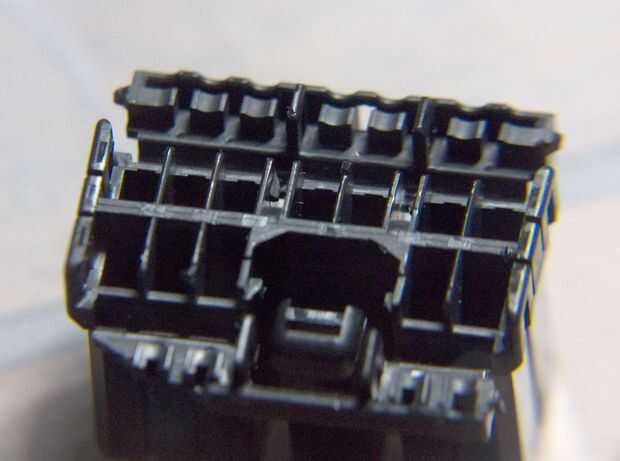

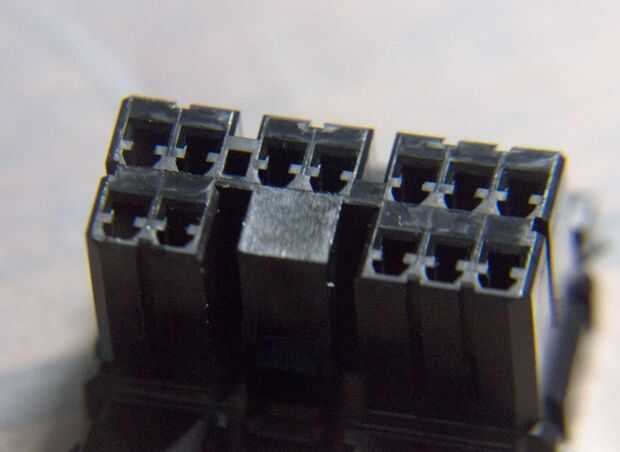

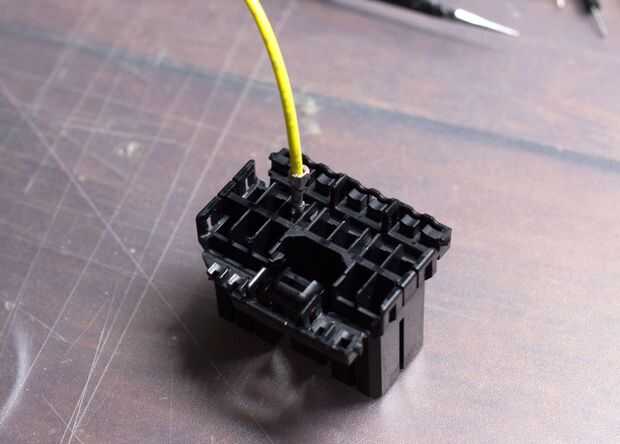

  2. Deslice zócalos en los agujeros del conector de plástico hasta que oiga un clic

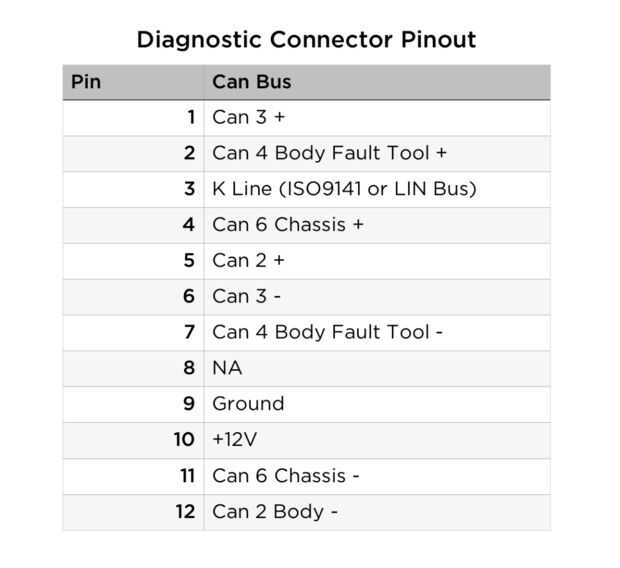

  3. Tomar nota de qué cables corresponden a qué autobuses puede usar la tabla del pinout
  4. Eso es él! ¡ Yay!
