Paso 4: Olfateando el autobús

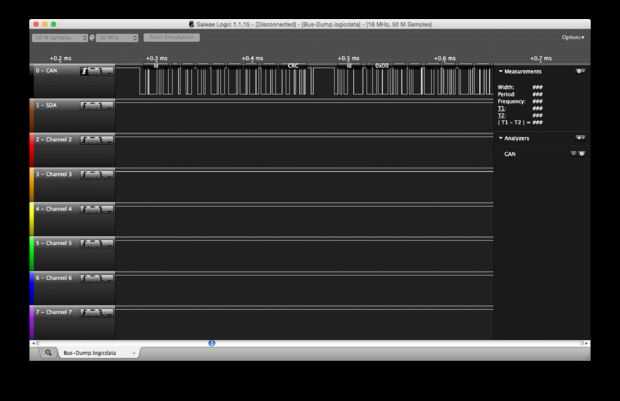

No queriendo una repetición de humo azul mágico, decidí tomar con cautela con el meter y la insistencia del puerto de diagnóstico por conectar el analizador de Saleae logic. Desde la CAN bus utiliza diferencial de señalización (como USB) no hay cable de tierra y señal, sólo CAN H y CAN-L. Puesto que la lógica no soporta por defecto que necesita para su planta de alcance para el conector de tierra en el centro del conector del coche y luego uno de los cables de señal a la baja puede, descubrí esto por leer el sitio web de Saleae. A continuación, debe agregar un decodificador puede en su software de lógica, no entraré en los detalles de estos pasos, ya que usted puede encontrar un montón una gran documentación en página web de Saleae. Además la mayoría de ustedes sólo quieren interactuar directamente con una lata chip y skip este paso totalmente, pero pensado le menciono esto como una alternativa en el caso de que tuvieras un analizador lógico práctico pero no transceptor CAN.

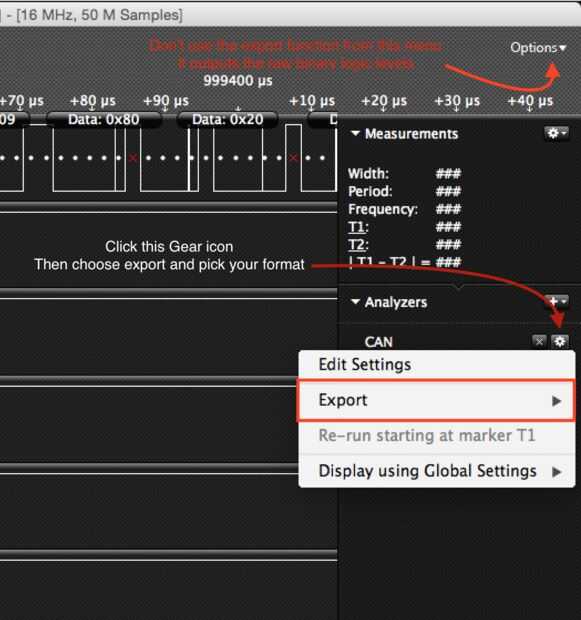

Nota rápida: Si usted intenta guardar los datos registran en un archivo CSV de lógica hacer seguro para guardarla desde el menú del decodificador puede (ver imagen 4) de lo contrario se leerán los resultados en binario, que no se recomienda para la salud mental de los.
