Paso 1: UV LED
Uno puede obtener un montón de LEDs de UV de ebay: enlace

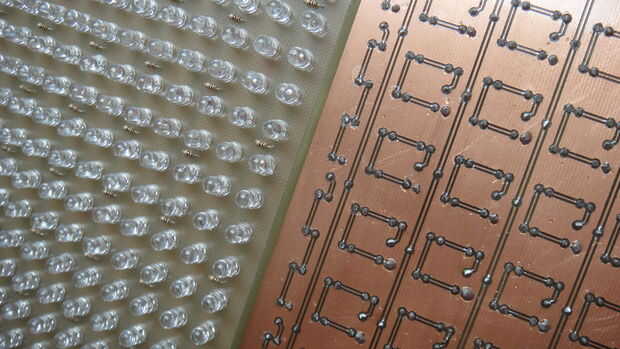

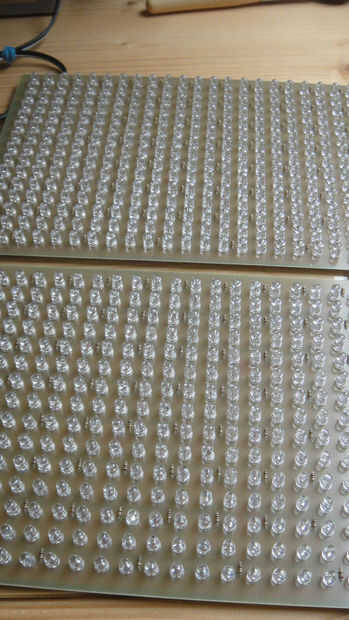

Soy consciente de que probablemente no necesitaba tantos que he utilizado dos tableros, casi A4 en tamaño con cerca de 350 LEDs espaciados uniformemente por tablero. Una tabla se utilizará para la exposición superior y otro para la parte inferior.
Lo más importante a recordar es que estos leds requerirá un poco de energía. Uno puede utilizar la siguiente calculadora en línea para determinar valores de resistencia y configuración led: enlace
Una UV led tiene una caída de tensión directa de alrededor de 3.2V y debería funcionar en sobre 20mA
En la parte inferior de la página, después del cálculo, se calcula la corriente total de la fuente. Esto es importante porque ahora se sabe la salida de tensión y máxima salida de corriente para la alimentación. También tenga en cuenta que el transistor TIP 31 puede manejar una corriente colector-emisor de 1,5, lo que significa que cada tablero de leds no puede pasar.
También en estas corrientes, los transistores así como las placas de led consigue bastante calientes, para que los ventiladores son una buena idea: enlace

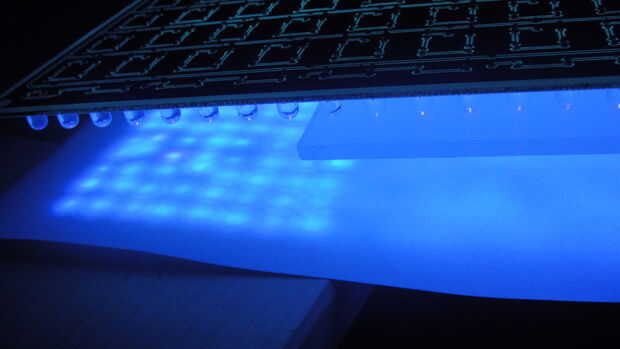

Otro punto es que los leds se centran en un punto, por lo que necesitará mantener los leds bastante lejos de la exposición pcb (cerca de 12cm). Para hacer más pequeña la distancia y para asegurar una buena, luz, uniformemente difundida utiliza vidrio esmerilado blanco.
Otra opción es usar leds de UV de muy alta potencia, pero estos descubrí después mi normal 5mm alto-brights: enlace
