Paso 3: La caja

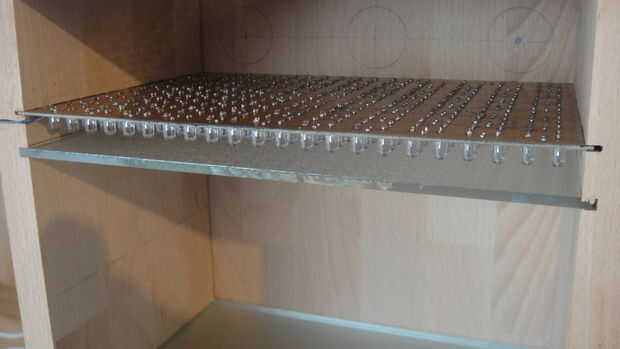

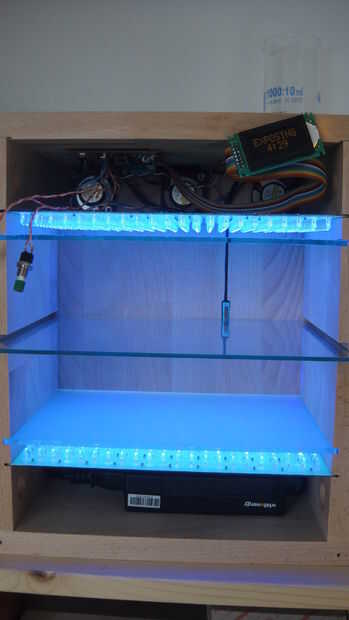

La idea de esta caja es colocar el pcb que es expuesta con la máscara transparente con el patrón entre dos hojas de vidrio, como un sándwich y deslice en la caja como una envolvente.
Me gusta bastante esta idea, porque el cuadro es entonces una unidad sellada, y LED no tienen la tendencia a ser remplazados durante un buen rato de todos modos.

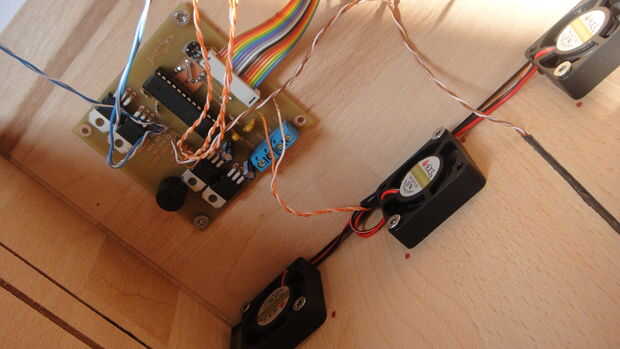

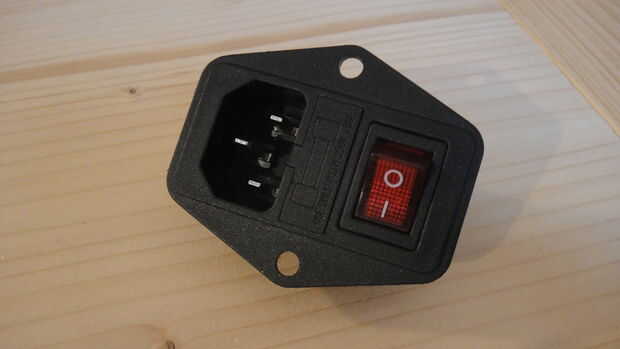

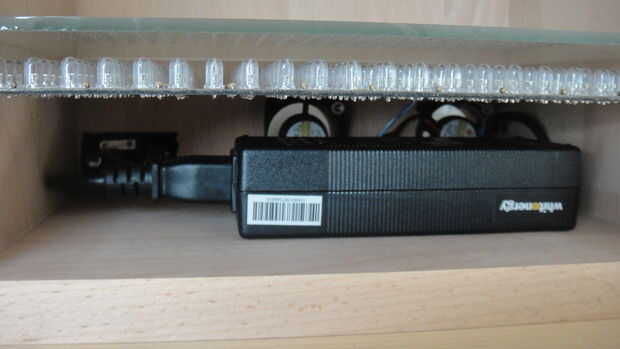

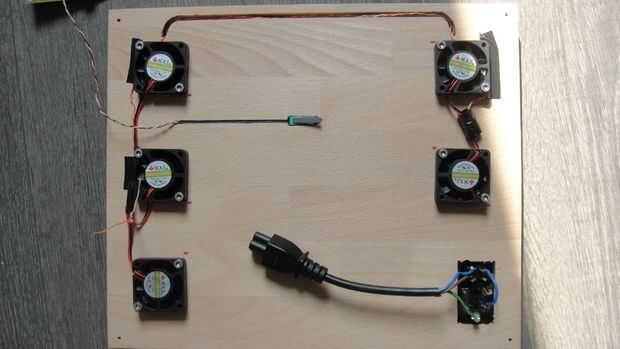

Como siempre, la planificación es todo. Tal vez dibujar las líneas donde estarán las ranuras y los orificios antes de la mano y ver si todo encaja antes de empezar a cortar. Tener en cuenta espacio necesario para la alimentación y los ventiladores.

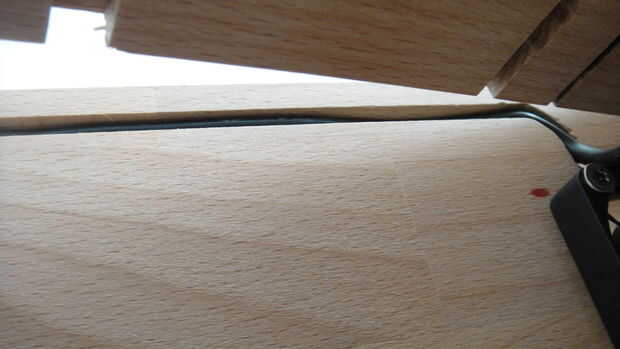

Si no quiere quedar atrapados en el vidrio como se está moviendo en los cables, puede esconder cables de conexión en una ranura que será cubierto por otra pieza de madera.
Si la madera es demasiado gruesa para el LCD de los botones, luego moler hacia fuera una depresión con un router.

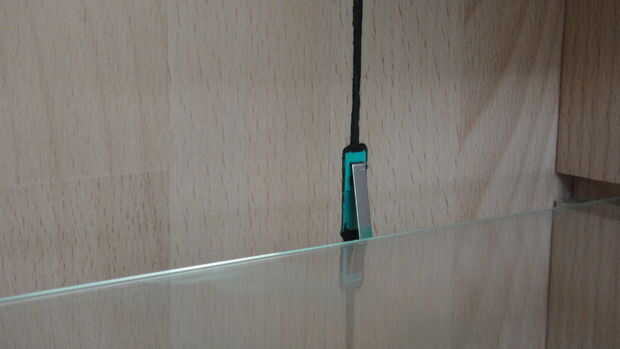

El micro interruptor se coloca en la parte posterior donde se inserta el vidrio con el pcb. Esto es para asegurarse de que la placa esté completamente insertado.

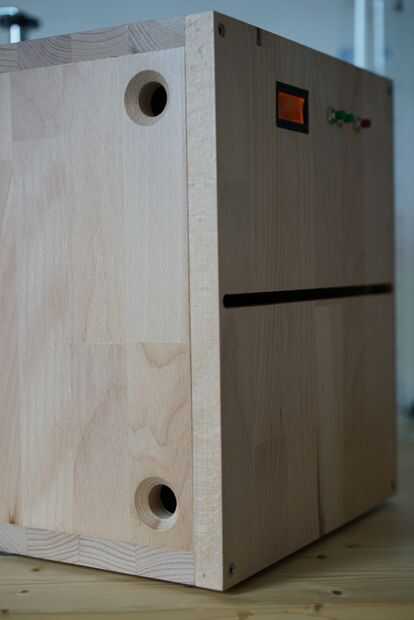

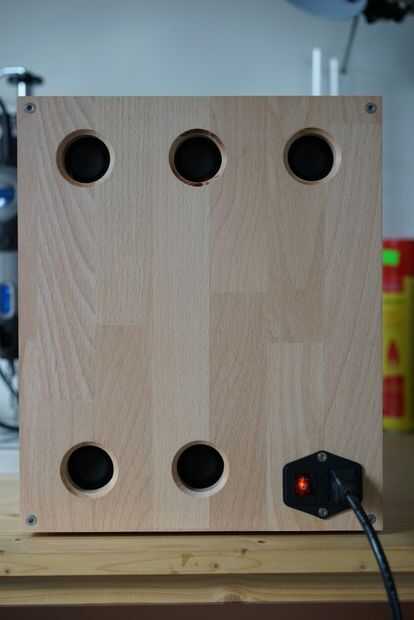

Olvidar los agujeros laterales en los lados en los compartimentos superior e inferior para el aire caliente escapar (si todos los fans están soplando hacia adentro)
