Paso 3: 3.5mm Audio Jack

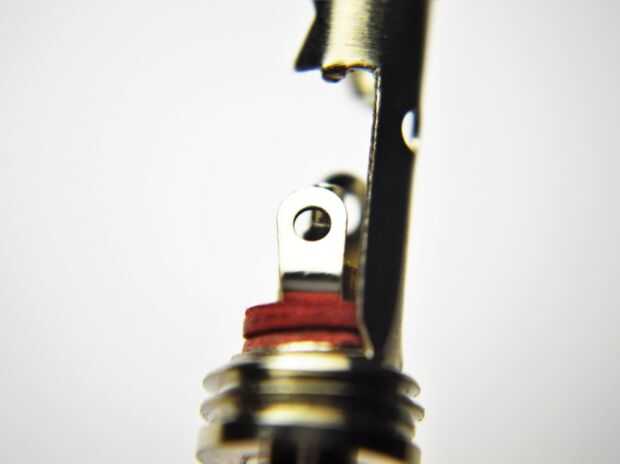

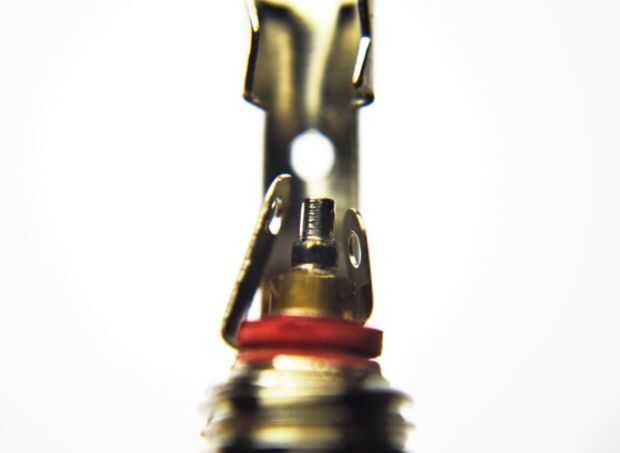

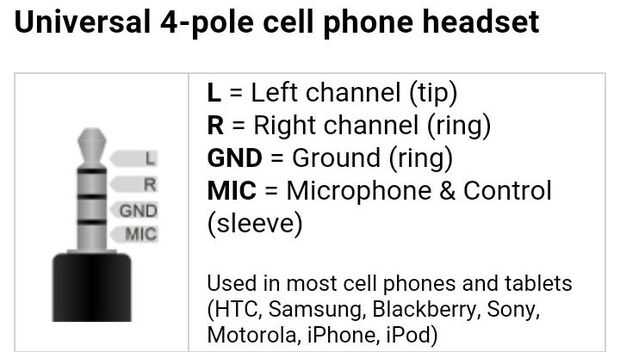

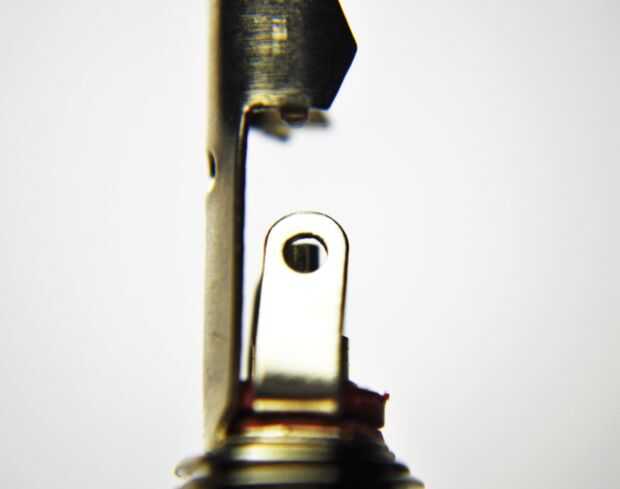

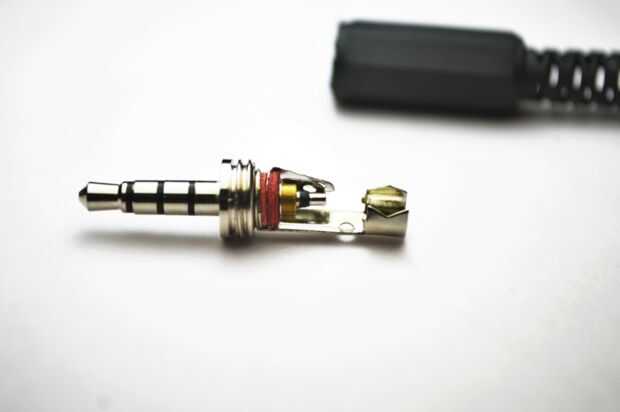

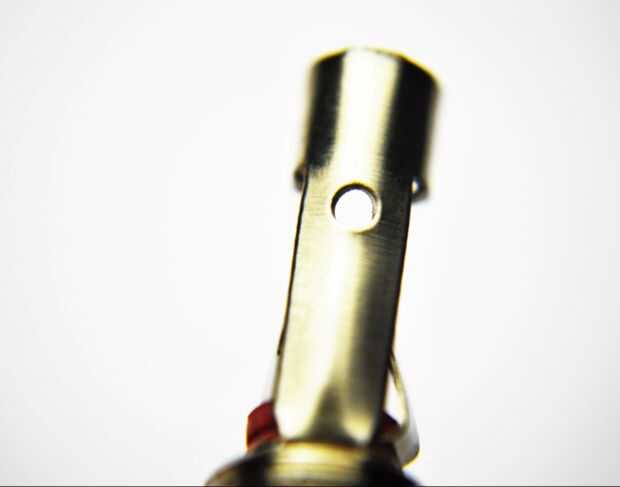

Universal 4 polos Smartphone auriculares jack 3,5 mm macho Audio cuenta con 4 terminales diferentes. La terminal más cercana a la base de la toma es el terminal 'micrófono' o 'micrófono & Control' también conocido como el 'manga'. El terminal derecho después de que el manga es el terminal de Ground(GND) también conocido como el 2 º anillo. Los dos terminales restantes son los canales izquierdos y derecho para el auricular de audio.
Mayoría de los teléfonos inteligentes y tabletas fabrican por siga varios OEM este pinout para su integración de jack de audio en sus smartphones.

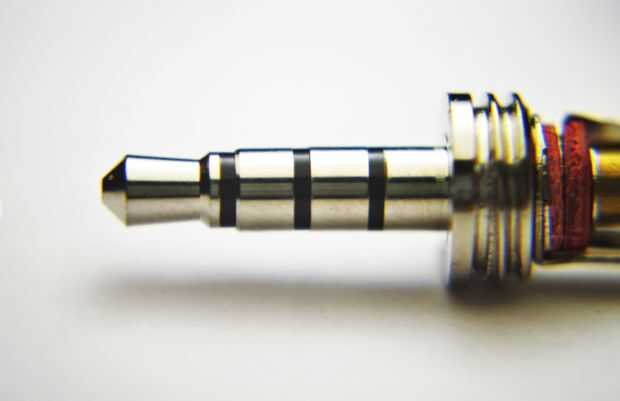

Asegúrese de que el jack audio macho 3,5 mm tiene un total de 4 anillos. Otros conectores pueden tener anillos de 3, pero para este proyecto es obligatorio que tenemos un 4 anillo audio del gato.
