Paso 7: circuito

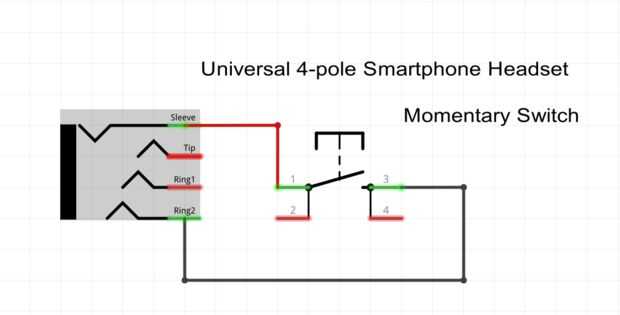

Una vez que han cortado todos los terminales adicionales del jack audio e interruptor momentáneo, es hora de revisar el esquema del circuito.
Las conexiones son las siguientes:
- Una terminal del botón pulsador momentáneo conmutador está conectado al terminal de Ground(GND) de la toma de audio.
- El otro terminal del botón / momentáneo conmutador está conectado al terminal de MIC(Sleeve) de la toma de audio.
A continuación es el archivo que contiene el diagrama del circuito, vista protoboard y también vista de PCB. Si desea descargar y editar el archivo, puede realizar cambios a este circuito. El archivo se ha creado en el software de diseño de circuito de Fritzing .

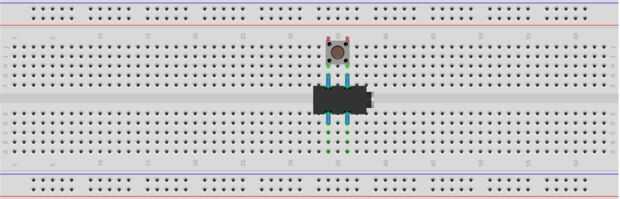

Nota: El jack de audio en la vista de protoboard es un 'jack de Audio de 3.5mm hembra' como el 'jack de Audio 3.5mm Macho' no se puede conectar a un protoboard.
