Paso 13: Prueba de IR-RX

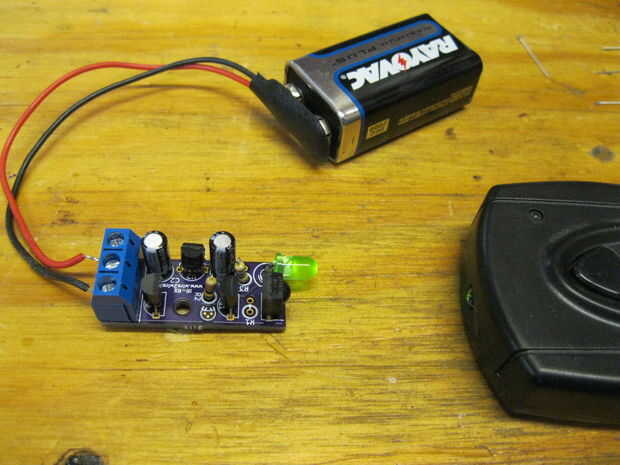

Para este paso necesita una batería de 9V (no incluido) y complemento de la batería o puente clips (no incluidos).
Conectar el lado negativo (- o por lo general el cable negro) de la batería al borne de tornillo "GND".
Conecte el lado positivo (+ o por lo general el cable rojo) de la batería a la terminal de tornillo "V +".
Si no se enciende el LED verde o cualquier parte del circuito empieza a calentarse Desconecte la batería inmediatamente!
Si el LED verde se enciende y no hay calor ni humo coge un mando IR estándar (no incluido) y apunte hacia el lado de la cúpula del módulo (U1) del receptor de IR. Botones del mando a distancia (exacto uno sin importancia) y observe el LED verde. Si el LED parpadea o parpadea cuando se pulsan los botones el circuito funciona correctamente.
Si cualquiera de los controles no volver atrás y revisar los empalmes de la soldadura y colocación de componentes. Suelen encontrar soldadura abre shorts o piezas al revés en kits no funcionales.
