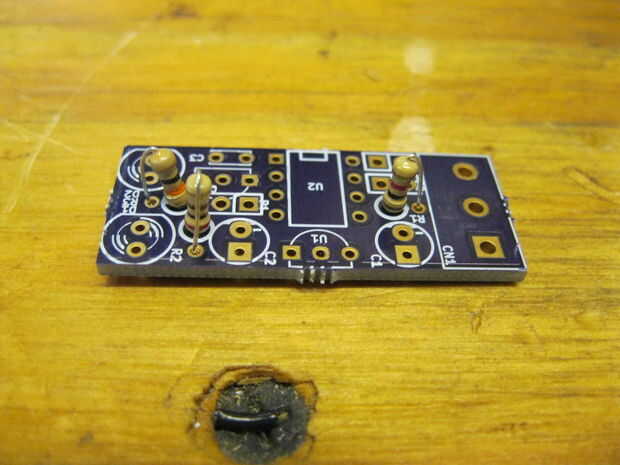

Paso 15: IR-TX instalar las resistencias
Nota el resistor que R1 debe omitirse en algunas configuraciones especiales. Si utiliza varios módulos TX IR en la misma cadena de sensor sólo instalar R1 en uno de los módulos.
En primer lugar localizar R1 una resistencia de ohmios 1 k (color código color marrón negro rojo oro).
- Doble más uno de los cables de la resistencia hace un flaco U.
- Instale la resistencia en lugar de R2. No importa la polaridad eléctrica de la resistencia. Sin embargo, alinee el cuerpo de la resistencia con la almohadilla con el círculo blanco alrededor de ella para la remoción mecánica.
- Voltee la tarjeta y soldar los cables a la placa.
- Verifique las juntas de soldadura son buenas y hay no hay cortocircuitos entre los electrodos. Recorte los cables al ras con la parte superior del filete de soldadura y volver a voltear la tarjeta.
Encontrar R2 una resistencia de 200 Ohm (color código rojo negro marrón oro) y repetir las operaciones anteriores.
Encontrar R3 una resistencia de 43 Ohm (color código amarillo naranja negro oro) y repetir las operaciones anteriores.
