Paso 1: Lista de materiales
Dependiendo de su uso final será necesario un número variable de kit IR-TX y RX de IR. Para el básico utilizar caso usted necesitará 1 IR-TX, la fuente de IR-1 RX, cable de conexión y una potencia.
Para el gancho encima del alambre funciona cualquier cable de conexión de baja tensión. Utilicé cable de teléfono 4 conductores ya que era barato y fácil de obtener en cualquier tienda de mejoras para el hogar. Como mínimo necesitas 2 cables (señal y tierra) entre todos IR TX y RX de IR en el circuito. Con sólo 2 hilos que cada IR-TX y RX de IR va a necesitar es fuente de alimentación propia. conductores de 3 o más es que la mejor opción ya que para que poder ser transmitida junto con la fuente de alimentación de señal tan sólo una es necesaria.
Para la fuente de alimentación se utilizó una fuente vieja de un concentrador USB. Cualquier fuente de alimentación con una salida de 7.5Vdc a 12Vdc 1A o mayor es suficiente para ejecutar múltiples IR-RX o TX IR. Personalmente he probado 2 IR-RX y 3 IR-TX en una sola 7.5Vdc a 1A fuente con ningún tema.

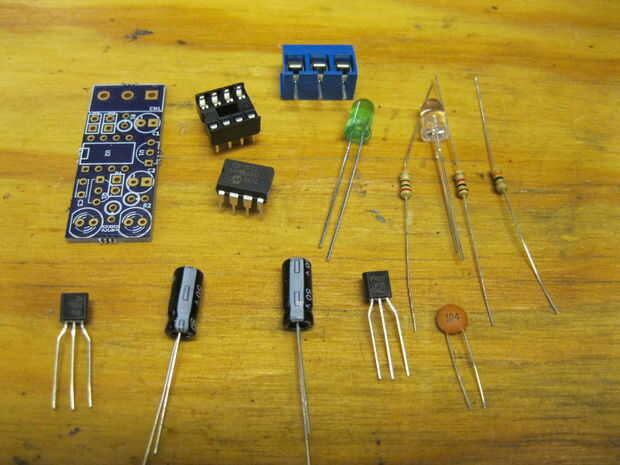

La lista de materiales para el IR-TX es:
- 1 x IR 940nm led
- zócalo dip de 1 x 8
- 1 x 10uF 35V condensador de elec
- 1 x 1uF 50V condensador
- 1 x 0.1uF 50V condensador
- 1 x 2N7000 N fet paquete a-92
- verde 1 x 5mm led
- resistencia 1 x 43 ohm 1/4W
- resistencia 1 x 200 ohm 1/4W
- 1 x resistencia de 1 k ohmios 1/4W
- 1 x tornillo terminales 5mm paso 3 Coloque
- 1 x microcontrolador programado con el firmware IR-TX PIC12F1572
- 1 paquete de x LM78L05 5V reg a-92
- 1 x PCB
La lista de materiales para el IR-RX es:
- módulo receptor de 1 x 38kHz IR
- 1 x 10uF 35V condensador de elec
- 1 x 1uF 50V condensador
- 2 x 2N7000 N fet paquete a-92
- verde 1 x 5mm led
- resistencia 1 x 200 ohm 1/4W
- 1 x resistencia de ohmio 10 k 1/4W
- 1 x tornillo terminales 5mm paso 3 Coloque
- 1 paquete de x LM78L05 5V reg a-92
- 1 x PCB
TX de la IR y IR-RX kits están disponibles aquí:
IR-TX: https://www.tindie.com/products/tymkrs/ir-transmitter-kit/
IR-RX: https://www.tindie.com/products/tymkrs/ir-receiver-kit/
El PCB gerber datos y micro firmware se puede encontrar en mi página web aquí: http://www.wire2wire.org/IR_repeater/IR_repeater.html
También se necesita es una batería de 9V y un complemento de la batería o cocodrilo clips para pruebas solamente de prueba.
