Paso 22: Instalación de IR-LED de TX
Localizar la luz verde para ubicación D1.

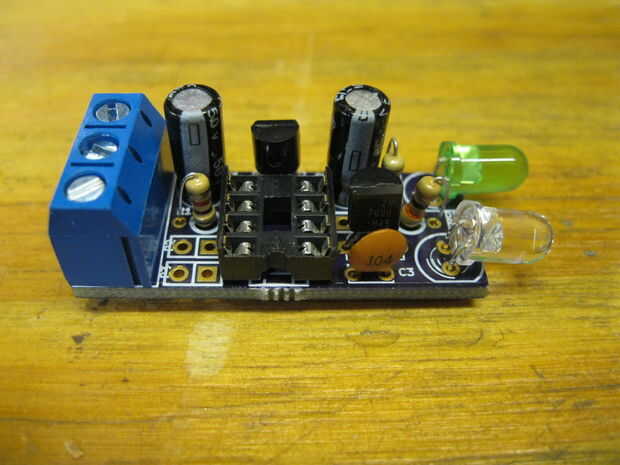

Antes de instalar el LED decida si desea montarlo hacia estrecho de arriba o en ángulo recto a la PCB. Montaje en ángulo recto sea los cables sobre antes de la curva antes de instalarlo. Foto muestra el LED construido instalado en ángulo recto.
- Coloque el lado negativo del led está en el lado con la parte plana del cuerpo del led y el cable más corto.
- Instalar el LED de ubicación D1 Asegúrese de alinear el lado negativo del led con el lado plano de la serigrafía (lado más cercano a U1).
- Voltee la tarjeta y soldar los cables a la placa.
- Verifique las juntas de soldadura son buenas y hay no hay cortocircuitos entre los electrodos.
- Recorte los cables al ras con la parte superior del filete de soldadura y volver a voltear la tarjeta.
Repita los pasos anteriores para la IR led (paquete de claro) para localización D2
