Paso 25: Prueba del sistema
El paso de la prueba final es intentar correr un TX de IR de una IR-RX.

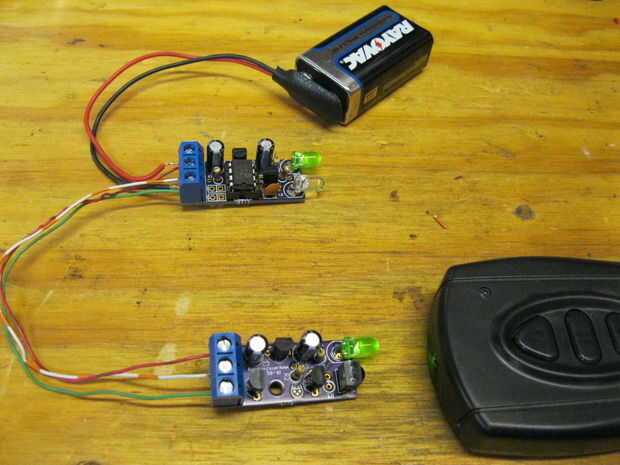

Primero hacer las siguientes conexiones:
- IR-TX "V"para IR-RX "V +" batería "+" (por lo general el cable rojo)
- IR-TX "SIG" a IR-RX "SIG"
- IR-TX "GND" a IR-RX "GND" batería "-" (normalmente el cable negro)
A continuación conectar la batería y verificar encender dos LEDs verdes. Si no desconecte la batería inmediatamente y comprobar el cableado.
Si el LED se enciende y hay calor ni humo agarra un mando IR estándar (no incluido) y apunte hacia el lado de la cúpula del módulo (U1) del receptor de IR. Botones del mando a distancia (exacto uno sin importancia) y observar los LED verdes. Si el LED parpadea o parpadeo sincronizado cuando se pulsen los botones el circuito funciona correctamente.
Aquí está un vídeo rápido sobre cómo se debe ser conectado y qué buscar.
Si cualquiera de los controles no volver atrás y revisar los empalmes de la soldadura y colocación de componentes. Suelen encontrar soldadura abre shorts o piezas al revés en kits no funcionales.
En este punto todas las piezas de los kits se ha probado con la excepción de las siguientes partes R3, Q1 y D2. Si una vez instalado el LED verde de trabajo como se esperaba pero el dispositivo tratando tu control no responde cheque estas piezas de primera.
