Paso 26: Notas para la instalación
Primero apagado Verifique la polaridad de salida y el voltaje de la fuente de alimentación. Asegúrese de que esté ya sea entre 7.5V y 12V o 5V según la opción de poder que usted eligió.
Para cable cable de teléfono de 4 hilos estándar es barato y conveniente. Para mi instalación de gente usé rojo para + 7.5V, negro para la tierra, amarilla para señal y el cable verde a la izquierda.

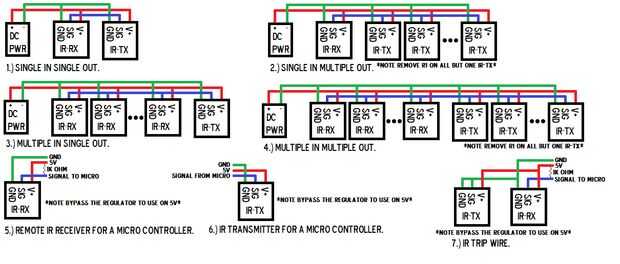

Ver que el adjunto en la foto para diagramas de muestra.
1.) solo en solo hacia fuera. Esta es la configuración normalmente se utiliza para tomar una señal de fuera de un gabinete en el interior.
2.) solo en salida múltiples. Asegúrese de quitar R1 de la IR-TX pero uno.
3.) múltiples en solo hacia fuera. Usé esta configuración para mi gente.
4.) múltiples en múltiples hacia fuera. Asegúrese de quitar R1 de la IR-TX pero uno.
5.) receptor de control remoto IR para un regulador micro. Esto no es todo lo que útil ya que puede conectar el sensor directamente al micro. Pero sería útil si desea que el receptor de IR muy lejos desde el micro. Usted necesita agregar sólo un tirón de ohmios 1 k hasta la señal de entrada al micro.
6.) transmisor IR para un micro controlador. Esto es más útil como usted puede descargar la codificación de la señal a la IR-TX. Sólo tiene que proporcionar la entrada TTL de la señal que desea codificar.
7.) cable IR. Éste requiere algunas modificaciones mecánicas. Necesita agregar un tubo opaco de IR para el transmisor y el receptor. Esto es para mejorar la direccionalidad del haz. Un tubo de bolígrafo de punto bola funciona bien. Después de que los cables solo la entrada del IR-TX baja para enviar una corriente constante de IR. En el IR-RX el cable lateral la salida a la entrada del micro controlador con un 1 k Levante resistencia. Cuando la salida es alta, la viga se rompe. Cuando la salida es baja se hace el rayo de IR.
