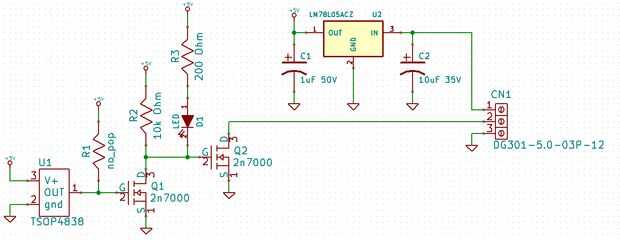

Paso 2: Descripción del circuito IR-RX
La señal para empezar, viene en U1 como ir U1 hace la mayor parte del trabajo pesado del circuito mediante la conversión de la señal modulada de IR a una señal baja activa TTL desmodulada. El decodificador incluido en el kit es para una frecuencia de portadora de 38kHz. Están disponibles en múltiples opciones de frecuencia de 30kHz a 56kHz. De mis pruebas en casa no he encontrado ningún controles remotos que no funcionaba con el módulo de 38kHz.
R1 es opcional en caso de que el módulo de receptor de IR elegido tiene una salida de colector abierto. El módulo incluido en el kit no requiere de R1 a instalarse.
Q1 y R2 forman un inversor para invertir el activo baja de salida a una alta activa.
D1 y R3 son el indicador de salida. Con el inversor Q1 que está establecido que en cuando la señal es no presentes y de cuando se presenta.
Q2 está configurado como inversor de la otra y abrir el conductor colector. Esto resulta en la salida final del circuito como una salida baja activa de colector abierto.
El partes restantes son un CN1 conector salida y C1, C2 y U2 forman el regulador de 5V.
