Paso 2: soldadura

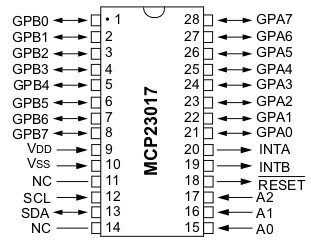

Echa un vistazo a la imagen de pinout u hoja de datos completa

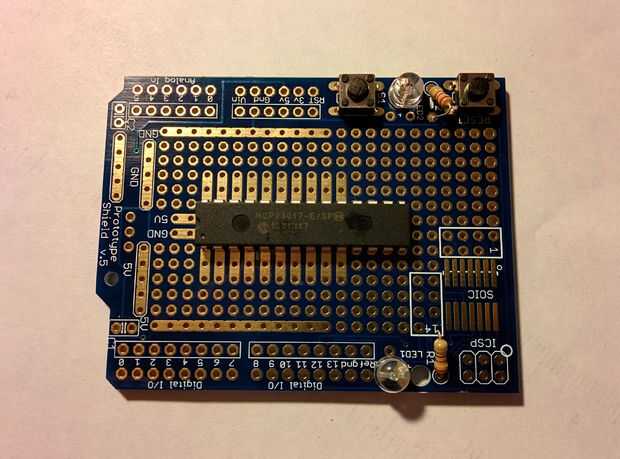

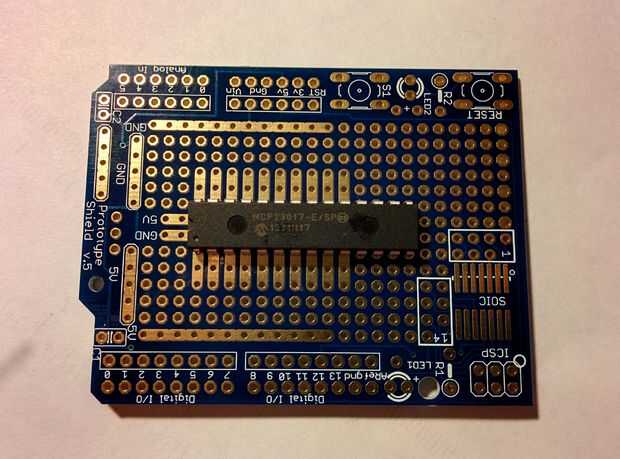

Primer lugar el chip (mirar las fotos para ver donde debe ir el pin uno)

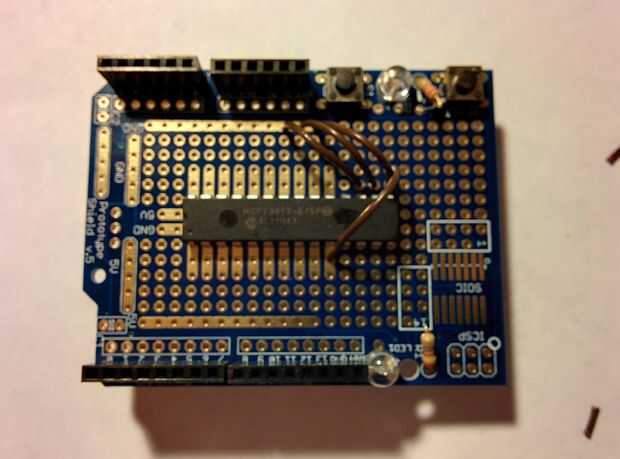

Luego de la soldadura hasta el suelo (cables marrón):
PIN 10 es tierra, entonces pins 15,16,17 son ajustar la dirección (mediante la elección de 5 v o gnd) ponerlos todos por este tiempo, si va a añadir más, necesitará cambiar la configuración.

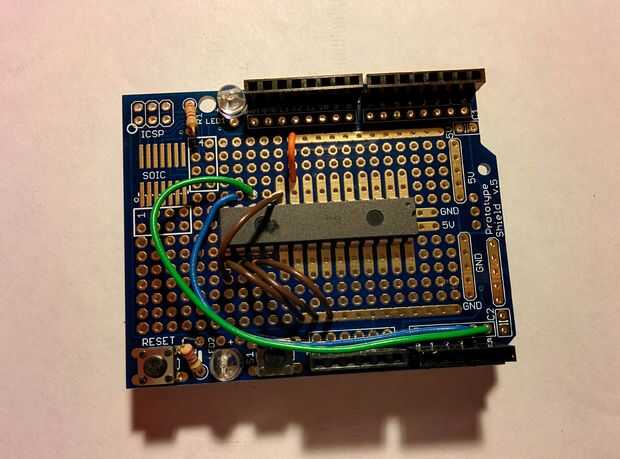

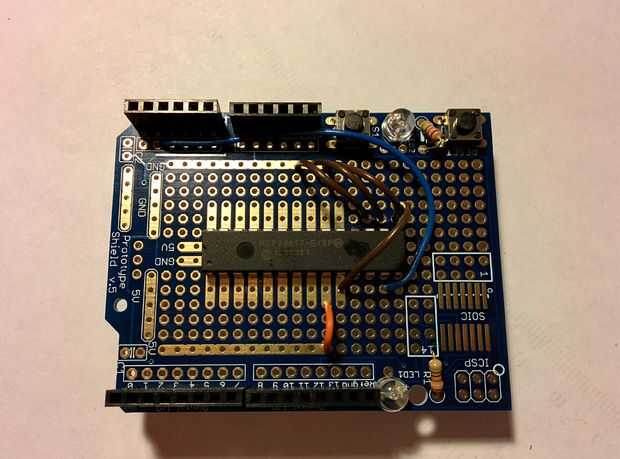

Luego de la soldadura de 5v (los cables naranja) la importante es pin 9. el resto los cables en la foto van a LED uno por el poder, otro de pin 21 (para mostrar que funciona).
y lo más importante es SDA (pin 13) A4 (en arduino uno) y SCL (pin 12) a A5 (arduino uno). para otra arduino tableros leer las especificaciones para encontrar los pines SDA y SCL.

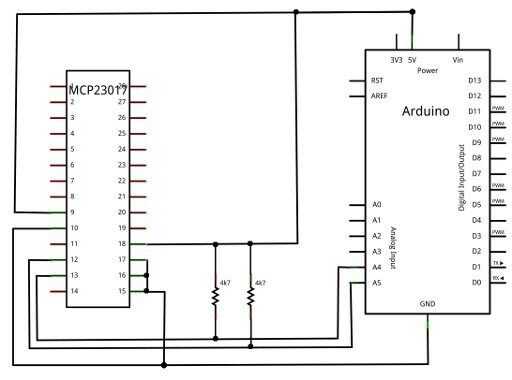

Otra cosa importante a añadir es dos valor de resistencias entre 4,7 k y 10 k entre SDA SCL y 5v. (ver esquemas). su no es necesario (como arduino tiene algún tirón resistencias pero no muy fuerte) pero si usted quiere hacer a confiable sugiero agregarlos.
Ahora tienes 16 I/O adicionales (pines 1 a 8 y 21 a 28).
